เครื่องตรวจวัดอุณหภูมิหม้อแปลงไฟฟ้าพร้อมเอาต์พุต 4-20mA
TR42AD
การควบคุมอุณหภูมิ เซ็นเซอร์ รีเลย์ป้องกันการตรวจสอบสำหรับหม้อแปลง MV
การสื่อสาร Modbus 4-20mA และ RS485
TR42 คือการตรวจสอบอุณหภูมิ การควบคุม และรีเลย์เซ็นเซอร์ (รีเลย์ป้องกันหม้อแปลง 49) สำหรับหม้อแปลงแบบหล่อเรซิน/แห้ง 3 เฟส ทุกแรงดันไฟฟ้า (kV) และระดับพลังงาน (kva) หน้าที่หลักคือดำเนินการแบบเรียลไทม์ตาม ไปยังเซ็นเซอร์อุณหภูมิของขดลวดหม้อแปลงและการตั้งโปรแกรมแบบกำหนดเอง เช่น การเปิด/ปิดพัดลมระบายความร้อน สัญญาณเตือน หรือการตัดการทำงาน พอร์ตการสื่อสารรวมเอาต์พุต RS485 และ 4-20mA
รีเลย์ป้องกันหม้อแปลงของเรา (รีเลย์ 49 ตัว) เป็นการตรวจสอบอุณหภูมิของหม้อแปลงชนิดแห้งหรือหม้อแปลงเรซินแบบหล่อ พร้อมด้วยเซ็นเซอร์ PT100 4 ตัวและระบบควบคุมพัดลมในวันที่อากาศร้อนหรือสถานการณ์กระแสไฟเกินเพื่อให้ได้ kva มากขึ้น โดยหลีกเลี่ยงอุณหภูมิที่สูงเกินไป หม้อแปลงไฟฟ้า 3 เฟสที่ใช้งานแรงดันไฟฟ้า > 10 kV ในร่มหรือกลางแจ้ง ทางเลือกที่ยอดเยี่ยมสำหรับโซลูชันเซ็นเซอร์ ptc
เอกสาร PDF
คุณสมบัติ
- 4 RTD PT100 Inputs (3 สาย)
- การแสดงอุณหภูมิจริง
- แสดงและจัดเก็บอุณหภูมิสูงสุดของแต่ละ RTD
- หน้าสัมผัสเอาต์พุตที่ตั้งโปรแกรมได้ 3 แบบตั้งแต่ 0° ถึง 220°C ระดับ 1, ระดับ 2 และการควบคุมพัดลม
- โหมดพัดลมอัตโนมัติและ "เปิดตลอดเวลา"
- หน้าสัมผัสสัญญาณเตือน TR42 ขัดข้องหรือขาดการเชื่อมต่อ PT 100
- พัดลมเปิดอัตโนมัติทุกสัปดาห์ (ป้องกันลูกปืน)
- พอร์ตสื่อสาร RS485 แบบหุ้มฉนวน
- เอาต์พุต 4-20mA สอดคล้องกับการอ่านอุณหภูมิ
- เข้ากันได้ 100% กับ TR-42S1 และ TR-42C1
- รหัส QR เพื่อเข้าถึงข้อมูลผลิตภัณฑ์และวิดีโอ
ข้อกำหนดทางเทคนิค
- สเกล: -10 ۞ +240 °C
- ความแม่นยำ: ±1% FS ± 1 หลัก
- การตั้งค่า: L1, L2, พัดลม: 0 ۞ 220 °C
- แรงดันไฟฟ้า: 85۞264Vac (115۞300Vdc) หรือ 24Vdc (เลือกรุ่น)
- การใช้พลังงานสูงสุด: 4VA หรือ 4W
- อินพุต: เซ็นเซอร์แพลทินัม 4 ตัว PT100 พร้อมสายไฟ 3 เส้น ความต้านทานของสายไฟสูงสุด 500 โอห์ม
- เอาท์พุต: พัดลม: เปิดตามปกติ, โหลดความต้านทาน Imax 16A 240Vac/24Vdc (ต่อเนื่อง 7A) /1HP 240 Vac L1,L2: ความละเอียดการเปลี่ยนแปลง 5A(no) โหลดไฟฟ้า 250 Vac.
- ข้อผิดพลาด: 5A (nc)
- อุณหภูมิในการทำงาน: 0 ÷ 50 °C
- อุณหภูมิในการเก็บรักษา: –20 เสี่ยว 70 องศาเซลเซียส
- ความชื้นสัมพัทธ์: 90% (ไม่ควบแน่น)
- เบิร์นอิน: 48 ชม
- แรงดันไฟฟ้าทนต่ออิเล็กทริก: 2 kVac, 60s
- การก่อสร้าง: ตามมาตรฐาน VDE, UL, CEI
- แผงขั้วต่อ: ขั้วต่อแบบดึงออกสำหรับสายเคเบิลขนาด 4 มม.² (12 AWG)
- โครง: เป็นแบบ ABS ดับไฟเองได้พร้อมการป้องกันด้านหน้า (IP54)
- การประกอบ: ยึดเข้ากับโครงสร้างโดยใช้โกลนและสกรู
- ขนาด: 96x96x114 มม. คัตเอาท์: 91-0.5x 91-0.5 มม. (±0.5 มม.)
- น้ำหนัก: 500 กรัม
- พอร์ตสื่อสาร: ฉนวน RS-485, ฉนวน 1500 Vdc Modbus RTU
- โปรโตคอลการสื่อสาร: MODBUS RTU, ฟังก์ชั่น: 03 ชม., 04 ชม., 05 ชม., 06 ชม., 10 ชม.
- เอาต์พุต 4-20 mA: แหล่งจ่ายไฟภายใน 15 Vdc สูงสุด แรงดันตก 10 V, แรงดันฉนวน 1500 Vdc ช่วง: 0 °C-240 °C. ความแม่นยำ: ±1% FS ไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก
- เข้ากันได้ 100% กับ TR-42S1 และ TR-42C1
การสื่อสาร
ความสามารถในการสื่อสารมีอยู่ใน TR42 ที่เชื่อมต่อพอร์ต RS485 ในเครือข่ายที่ควบคุมโดยอุปกรณ์ควบคุม (PC) โปรโตคอลที่ใช้คือ Modbus RTU การเชื่อมต่อจะต้องทำด้วยสายบิดเกลียวที่มีฉนวนหุ้ม
เหมาะสำหรับการดูแลระบบคลาวด์ระยะไกล

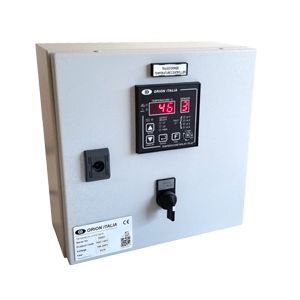

ฟังก์ชั่นและสัญญาณ
- จอแสดงผล 3 หลักสำหรับการอ่านอุณหภูมิ
- จอแสดงผล 1 หลักสำหรับการระบุช่อง
- Fault Led สำหรับการอ่านสถานะทันที
- ไฟ LED แสดงสถานะรีเลย์เอาท์พุต
- ฟังก์ชั่นการทดสอบการแสดงผล
- เมนูป้องกันด้วยรหัสผ่าน
- สแกนอัตโนมัติของแต่ละช่องสัญญาณเข้า
อินพุต PT100
- 4 อินพุต PT100 ที่ตั้งโปรแกรมได้
- เลือกระหว่าง 1 หรือ 4 ช่องสัญญาณเข้า
- สายไฟ 3 เส้นเซ็นเซอร์ PT100
- ช่วง -10 ถึง 240°C
- การตรวจจับไฟฟ้าลัดวงจรหรือวงจรเปิด
- LED เฉพาะสำหรับสถานะอินพุต
การควบคุมพัดลม
- 1 รีเลย์เอาท์พุตที่ตั้งโปรแกรมได้สำหรับการควบคุมพัดลม
- เลือกช่องสัญญาณเข้าได้ 3 หรือ 4 ช่อง
- การสตาร์ทพัดลมรายสัปดาห์แบบตั้งโปรแกรมได้เพื่อป้องกันตลับลูกปืน
เอาต์พุต 4-20mA
เอาต์พุต 4-20mA ที่ตั้งโปรแกรมได้:
- 1 เลือก RTD แล้ว
- สแกน RTD ทั้งหมด
- เฉพาะ RTD1 ที่สูงที่สุดเท่านั้น
- โหลดเอาท์พุตที่เลือกได้
- สอบเทียบจากโรงงานพร้อมคุณสมบัติการสอบเทียบภาคสนาม
- วงจรดิจิตอลถึงอนาล็อกที่แม่นยำ
- เข้ากันได้กับ PLC ส่วนใหญ่ในตลาด
ชุดติดตั้งเพิ่มเติม
เข้ากันได้ 100% กับรุ่นเก่า TR-42S1 และ TR-42C1
- RTD 4 อินพุตเดียวกันและหมายเลขสายเคเบิลเดียวกัน
- หน้าสัมผัสเอาต์พุตและสายเคเบิลเดียวกัน
- ขณะนี้มีพอร์ตการสื่อสารในทุกรุ่นสำหรับโครงการที่พิสูจน์ได้ในอนาคต
- ปรับปรุงเมนูและความปลอดภัย
วิธีการสั่งซื้อ
| รหัสการสั่งซื้อ | พาวเวอร์ซัพพลาย | RS-485 | 4-20mA |
|---|---|---|---|
| TR42CMW | 85-264Vac (115-300Vdc) | ||
| TR42CMB | 24Vdc | ||
| TR42ADW | 85-264Vac (115-300Vdc) | ||
| TR42ADB | 24Vdc |
