TR-42C1

Relais de Protection de Température avec Communication RS485 Modbus

Le relais de température digital TR-42 a été créé comme accessoire de primaire importance pour le transformateur MT à trois phases isolés
de résine, comme protection contre des températures excessives dangereuses sur l'enroulement isolant et pour faire intervenir des

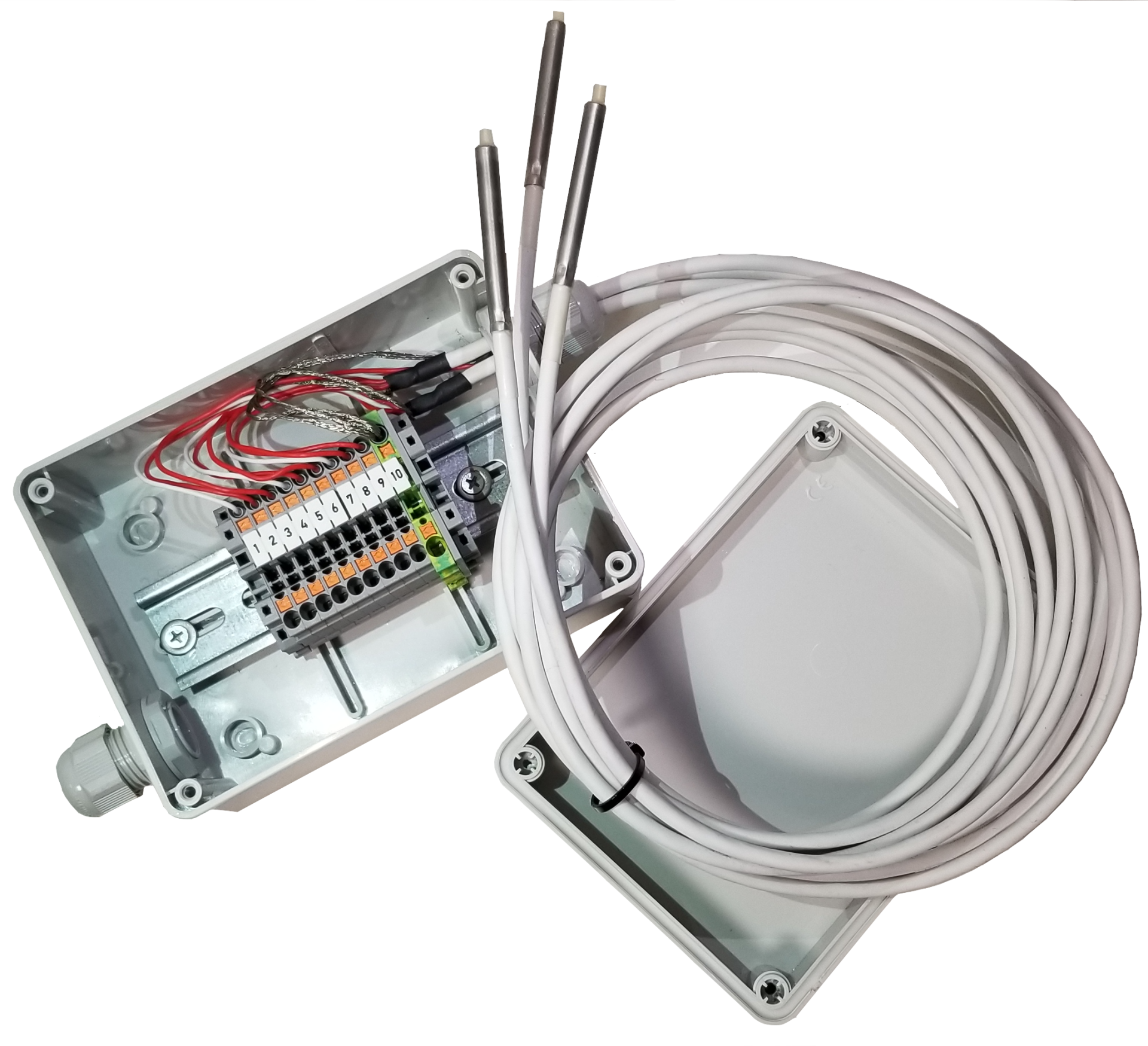

ventilateurs de refroidissement. La température est décelée par 3 ou 4 détecteurs thermiques PT 100 DIN 43760, dont trois sont disloqués à
l'intérieur des bobines du transformateur et le quatrième dans le nucléo magnétique.

IoT Ready.
Temperature Control for Cast Resin Transformer - TR-42

Caractéristiques

  • Visualisation de la température actuelle du 4 RTD
  • Visualisation et mémorisation de la température la plus élevée de chaque RTD
  • 3 contacts de sortie programmables de 0 à 220 C niveau 1, niveau 2 et contrôle du ventilateur (FAN)
  • Modalité automatique et manuel du ventilateur
  • Signal de mauvais fonctionnement du TR-42 ou de déconnexion du PT 100
  • Départ automatique du ventilateur hebdomadaire (problèmes de roulement)
  • Communication sérial isolée, protocole Modbus RTU (Modèle TR-42C1 seulement)

    Connexions de Communication Serial

    Les capacités de communication sont disponibles dans le TR-42 en connectant la porte RS-485 à un émetteur contrôlé par un dispositif de
    supervision (PC). Le protocol utilisé est Modbus RTU. La connexion doit être effectuée avec cordons entrelacés et électriquement protégés.

    Fonctions et signaux

    VISUALISATION: Sur l'écran "TEMPERATURE ºC" (3 chiffres) on peut observer la valeur de la température et programmer les configurations; à travers l'écran "SENSOR" (capteur) (1 chiffre) on peut voir le Canal Pt correspondant.

    INDICATEUR "SET/PROG": Sur "on" il indique que l'utilisateur est en train de regarder les CONFIGURATIONS. S'il clignote ça signifie que l'utilisateur est dans le mode PROGRAMMATION.

    INDICATEUR "ºC MAX": Sur "on" il indique que l'utilisateur est dans le mode ºC MAX.

    INDICATEUR "L1, L2": Sur "ON" il indique que la température de l'un des RTD a rejointe le seuil programmé du L1, L2 correspondant et le relais correspondant est actif.

    INDICATEUR "FAN" (ventilateur): Sur "ON" il indique que le mode "ALWAYS ON" est actif et le relais FAN est toujours actif. Si l'indicateur FAN clignote, ça signifie que la température de l'un des RTD a rejointe la seuil programmée, ou la fonction d'activation hebdomadaire du ventilateur est active et le relais FAN est actif.

    INDICATEUR "In1, In2, In3, In4": Sur "on", la température de l'un des RTD
    correspondant rejoint le seuil programmé du L1 ou L2 et le relais correspondant est actif. S'il clignote, le RTD respectif est en panne.

    INDICATEUR "FAULT": S'il clignote, il indiquera que "In1, In2, In3, In4" que
    clignotent, est en panne. La cause de la panne sera montrée à travers l’écran °C qui sera positionné par les touches avec flèche sur le capteur en panne: "Fcc" en cas de court-circuit et "Fco" pour un circuit ouvert.

    TOUCHE "DISPLAY": Si elle est pressée sur la première position dans chaque mode il exécutera un test à la visualisation et aux indicateurs. Elle est aussi utilisée pour changer les visualisations ou pour sélectionner les valeurs programmables.

    TOUCHE "SCAN": Si elle est pressée pendant 2 secondes dans chaque mode le TR-42 recherchera la température de chaque RTD en la montrant sur l'écran toutes les 5 secondes permettant à l'utilisateur de voir toutes les températures automatiquement. Pour sortir de la fonction "auto scan" (recherche automatique), presser une touche avec flèche quelconque.

    TOUCHE "FAN": Il permit de commuter entre "ALWAYS ON" ou Opération Automatique du FAN (ventilateur) Dans le mode
    "ALWAYS ON", FAN est toujours ON et l’indicateur FAN est ON.
    En mode automatique, le ventilateur sera ON et l’indicateur FAN clignotera si la température de l'un des RTD a rejointe la seuil de FAN
    (ventilateur) programmée; si le ventilateur et l’indicateur FAN sont sur OFF, ça signifie que la température ne rejoint pas la seuil de FAN
    (ventilateur) programmée.

    INDICATEUR "AUTO SCAN" (recherche automatique): Sur "on" il indique que l'utilisateur est dans le mode AUTO SCAN (RECHERCHE AUTOMATIQUE).
