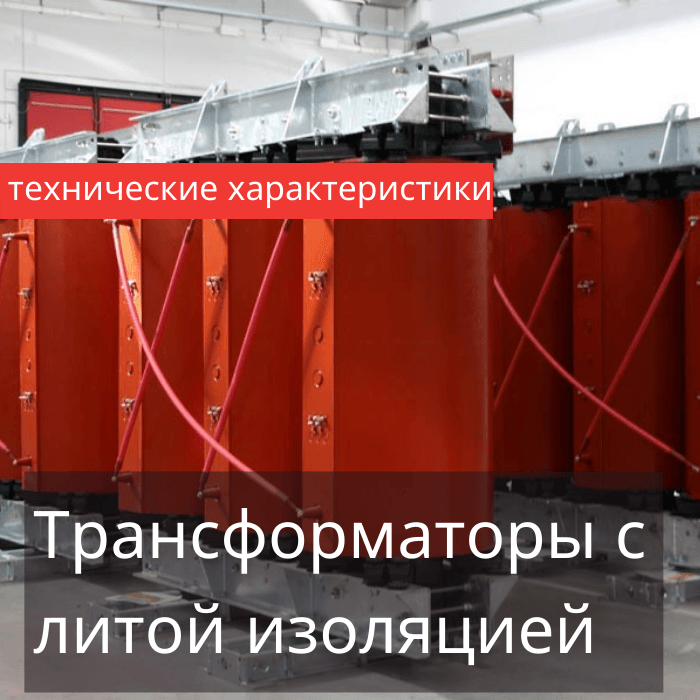

Трансформаторы с литой изоляцией

Что такое трансформатор с литой изоляцией?

Трансформатор с литой изоляцией - это статическая машина (без движущихся частей), предназначенная для понижения или повышения уровней напряжения и гальванического разделения этих двух уровней напряжения. Его обмотки залиты литой смолой и охлаждаются естественным воздухом или принудительной вентиляцией, все безопасно, не влияя на частоту, и требует очень небольшого обслуживания.

Трансформаторы с литой изоляцией обычно устанавливаются в сетях среднего напряжения для всех типов решений: вспомогательное обслуживание электрических систем, подстанций, крупных заводов или промышленных предприятий, зданий учреждений, школ, торговых центров, энергоснабжения жилых домов и многих других целей.

Они считаются наиболее важным электрическим оборудованием в любой электрической системе из-за их функции и стоимости, поэтому они должны быть защищены, чтобы гарантировать их работу и продлить срок их службы до максимума. Мы являемся экспертами в производстве цифровых реле защиты для трансформаторов с литой изоляцией, сотни тысяч единиц которых распространены в большом количестве стран. Нажмите на следующую ссылку, чтобы узнать о нашем решении для защиты трансформаторов с литой изоляцией:

Реле трансформатора с литой изоляцией: контроль повышения температуры.

Технические характеристики сухого типа из литой смолы

Трансформатор сухого типа - это трансформатор, в котором не используется жидкость в качестве изоляции обмотки или сердечника. Вместо этого обмотки и сердечник находятся в герметичной литой эпоксидной смоле.

Трансформаторы сухого типа с литой изоляцией используются в зонах с повышенной влажностью. Это связано с тем, что его первичная и вторичная обмотки залиты эпоксидной смолой (негигроскопичной). Герметизация предотвращает проникновение влаги в обмотку.

Доступная мощность от 25 кВА до 12 500 кВА. с классом изоляции F (температура нарастания 90oC).

Этот тип трансформатора имеет ряд преимуществ. Они лучше выдерживают нагрузку.

Низкий частичный разряд при низких потерях. Следовательно, эффективность очень хорошая. Поскольку он с невоспламеняющейся изоляцией обмоток, он не представляет опасности возгорания. Таким образом, он подходит для внутренней установки.

Может быть установлен снаружи в корпусе IP 45.

И конечно не гигроскопичен.



Трансформатор, пропитанный вакуумным давлением (VPI)

Этот тип трансформатора изготовлен из минимально легковоспламеняющихся материалов в качестве изоляции обмоток. Обмотки этого трансформатора выполнены из фольги или ленты сплошным слоем. Но для более высоких напряжений обмотка состоит из дисков, которые соединены последовательно или параллельно в зависимости от номинальной мощности и уровня напряжения.

Изоляция обмотки - пропитка без пустот, выполненная полиэфирной смолой класса H. Первичная и вторичная обмотки с сердечником надежно зашнурованы в вакуумной защитной коробке. Защита от проникновения влаги высока и никогда не подвергается воздействию влаги.

Этот тип трансформатора доступен от 5 кВА до 30 МВА с классом изоляции F (155 ° C) и H (180 ° C). Он имеет степень защиты IP56.

Этот тип трансформатора имеет ряд преимуществ. Они есть-

Высокая механическая прочность.

Изоляция без пустот.

Никаких колебаний температуры.

Простота обслуживания.

Менее подвержен возгоранию.

Контрольный список технического обслуживания трансформатора с литой изоляцией

Следующий список необходим для обслуживания трансформаторов с литой изоляцией:

• Если трансформатор хранился в течение длительного периода, тщательно очистите обмотки НН и ВН от пыли, грязи и возможного конденсата.
• Очистите обмотки ВН и НН от отложений пыли, грязи и конденсата. Используйте пылесос, чтобы избежать рассеивания грязи и пыли на трансформаторе.
• Убедитесь, что помещение сухое, чистое, с достаточной вентиляцией и без риска попадания воды.
• Проверьте, нет ли повышения температуры катушек в нормальных условиях.

Трансформатор с литой изоляцией против масляного трансформатора

Техническое обслуживание: Трансформаторы с масляным охлаждением требуют более тщательного обслуживания, причем чаще, чем трансформаторы сухого типа. Необходимо отобрать пробу масла, но трансформаторы сухого типа не содержат масла.

Затраты (начальные и эксплуатационные): Сухой тип имеет более высокие операционные убытки. Масляные трансформаторы обладают более высокой энергоэффективностью и, как следствие, более длительным сроком службы.

Шум: Трансформаторы с масляным охлаждением имеют более низкий уровень шума при работе.

Возможность вторичного использования: масляный трансформатор имеет более легкую утилизацию сердечника / катушки.

КПД: трансформаторы сухого типа больше по размеру, имеют ограниченное напряжение и габариты, что приводит к их перегреву при перегрузках и более высоких электрических потерях. Масляные трансформаторы меньше по размеру и более эффективны.

Допустимые напряжения: Сухие трансформаторы предназначены для применений малой и средней мощности (более низкое напряжение, чем у масляных). Масляные трансформаторы выдерживают более тяжелые нагрузки с более высоким напряжением.

Местоположение: Сухой тип используется в зданиях, потому что они более безопасны для окружающей среды и менее воспламеняемы, идеально подходят для торговых центров, больниц, жилых комплексов. Масляные трансформаторы используются в наружных установках из-за возможности утечки масла с повышенным риском возгорания, но эти агрегаты более экологичны.

Масляные агрегаты кажутся лучшим вариантом в целом с более высокой энергоэффективностью, возможностью повторного использования, низким уровнем шума, более низкими эксплуатационными расходами и небольшим воздействием на окружающую среду, но сухой тип является лучшим и многократно необходимым вариантом для коммерческих и внутренних операций, потому что они безопаснее работать с людьми.

Устройство переключения ответвлений трансформатора с литой изоляцией

Переключатель ответвлений - это сборная шина для изменения выходного напряжения трансформатора. Путем изменения количества витков в обмотке трансформатора изменится отношение витков трансформатора. Требуется во многих приложениях, где среднее напряжение не номинальное.

Типы: устройство РПН без напряжения (DETC) и устройство РПН (LTC)

Размеры и вес трансформатора с литой изоляцией

Трансформатор среднего напряжения низкого напряжения с литой изоляцией

Трансформаторы с литой изоляцией имеют высоковольтную обмотку, залитую в корпус из литой смолы с использованием форм с вакуумной герметизацией. В основном используется в качестве вспомогательного трансформатора на подстанциях для транспортных, промышленных и коммерческих предприятий. Очень надежный и безопасный для использования в помещении.

Трехфазный трансформатор с литой изоляцией

Эти трансформаторы изготовлены с магнитным сердечником из слоистой кремнистой стали с ориентированным зерном. Дополнительно обмотка ВН также может быть намотана из изолированной межслойной пленкой, предварительно пропитанной термоактивированной эпоксидной смолой. Концы обмоток защищены и изолированы материалами класса F. Обладая выдающейся устойчивостью к суровым промышленным условиям, отличной диэлектрической стойкостью и очень хорошей устойчивостью к условиям короткого замыкания, они идеально подходят для промышленного и коммерческого использования.

Повышение температуры трансформатора с литой изоляцией

Стандарт IEC определяет, что трансформатор с классом изоляции F должен выдерживать кратковременную температуру 180 ° C без немедленного повреждения. Номинальная рабочая температура основана на обмотке НН (120 ° C - 150 ° C), в зависимости от повышения температуры обмотки, относительно максимальной температуры окружающей среды 40 ° C, указанной в соответствии с VDE 0532, часть 6.
