การควบคุมอุณหภูมิ

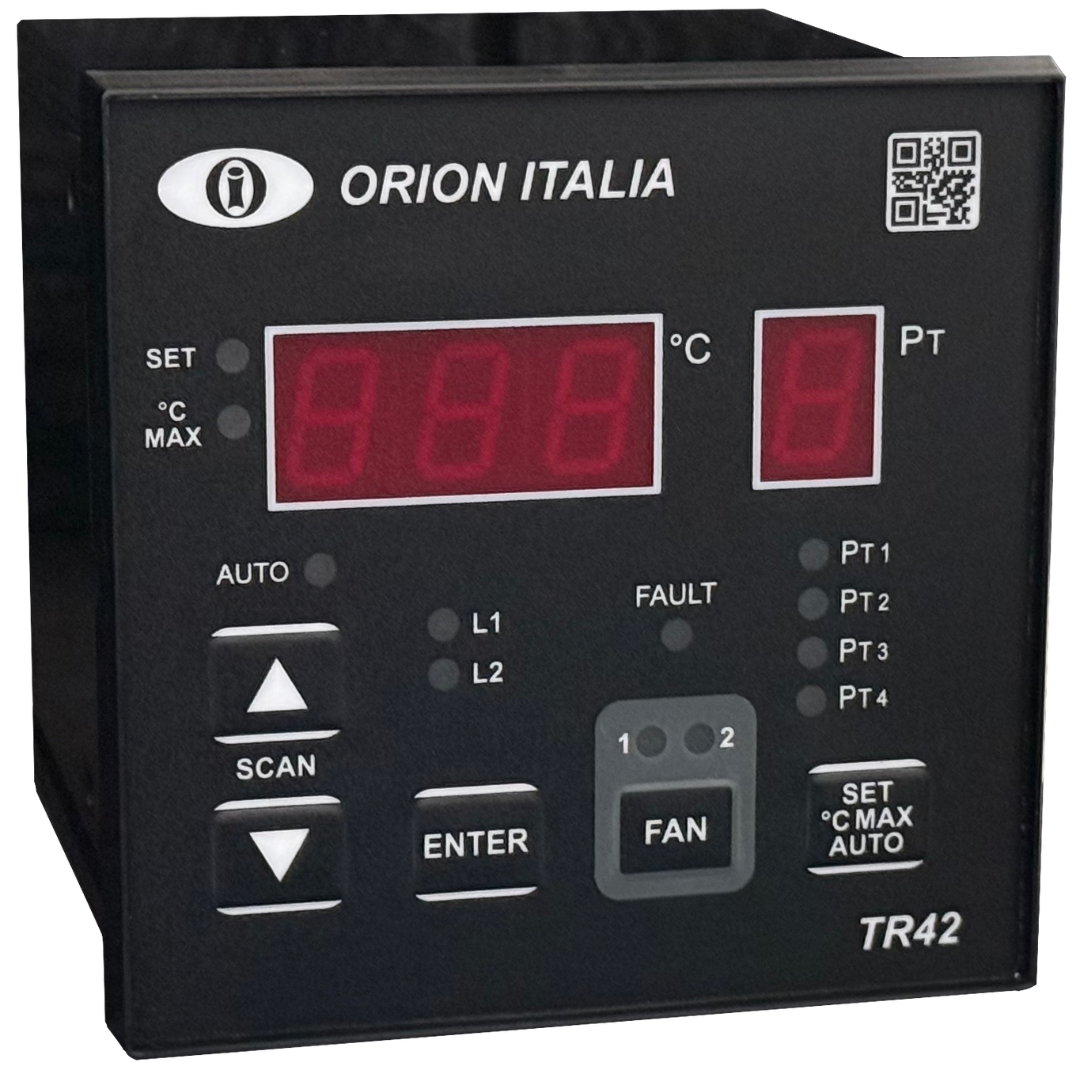

TR42

คุณสมบัติ

• 4 RTD PT100 Inputs (3 สาย)
• การแสดงอุณหภูมิจริง
• แสดงและจัดเก็บอุณหภูมิสูงสุดของแต่ละ RTD
• หน้าสัมผัสเอาต์พุตที่ตั้งโปรแกรมได้ 3 แบบตั้งแต่ 0° ถึง 220°C ระดับ 1, ระดับ 2 และการควบคุมพัดลม
• โหมดพัดลมอัตโนมัติและ "เปิดตลอดเวลา"
• หน้าสัมผัสสัญญาณเตือน TR42 ขัดข้องหรือขาดการเชื่อมต่อ PT 100
• พัดลมเปิดอัตโนมัติทุกสัปดาห์ (ป้องกันลูกปืน)
• พอร์ตสื่อสาร RS485 แบบหุ้มฉนวน
• เอาต์พุต 4-20mA สอดคล้องกับการอ่านอุณหภูมิ
• เข้ากันได้ 100% กับ TR-42S1 และ TR-42C1
• รหัส QR เพื่อเข้าถึงข้อมูลผลิตภัณฑ์และวิดีโอ

ข้อกำหนดทางเทคนิค

• สเกล: -10 ۞ +240 °C
• ความแม่นยำ: ±1% FS ± 1 หลัก
• การตั้งค่า: L1, L2, พัดลม: 0 ۞ 220 °C
• แรงดันไฟฟ้า: 85۞264Vac (115۞300Vdc) หรือ 24Vdc (เลือกรุ่น)
• การใช้พลังงานสูงสุด: 4VA หรือ 4W
• อินพุต: เซ็นเซอร์แพลทินัม 4 ตัว PT100 พร้อมสายไฟ 3 เส้น ความต้านทานของสายไฟสูงสุด 500 โอห์ม
• เอาท์พุต: พัดลม: เปิดตามปกติ, โหลดความต้านทาน Imax 16A 240Vac/24Vdc (ต่อเนื่อง 7A) /1HP 240 Vac L1,L2: ความละเอียดการเปลี่ยนแปลง 5A(no) โหลดไฟฟ้า 250 Vac.
• ข้อผิดพลาด: 5A (nc)
• อุณหภูมิในการทำงาน: 0 ÷ 50 °C
• อุณหภูมิในการเก็บรักษา: –20 เสี่ยว 70 องศาเซลเซียส
• ความชื้นสัมพัทธ์: 90% (ไม่ควบแน่น)
• เบิร์นอิน: 48 ชม
• แรงดันไฟฟ้าทนต่ออิเล็กทริก: 2 kVac, 60s
• การก่อสร้าง: ตามมาตรฐาน VDE, UL, CEI
• แผงขั้วต่อ: ขั้วต่อแบบดึงออกสำหรับสายเคเบิลขนาด 4 มม.² (12 AWG)
• โครง: เป็นแบบ ABS ดับไฟเองได้พร้อมการป้องกันด้านหน้า (IP54)
• การประกอบ: ยึดเข้ากับโครงสร้างโดยใช้โกลนและสกรู
• ขนาด: 96x96x114 มม. คัตเอาท์: 91-0.5x 91-0.5 มม. (±0.5 มม.)
• น้ำหนัก: 500 กรัม
• พอร์ตสื่อสาร: ฉนวน RS-485, ฉนวน 1500 Vdc Modbus RTU
• โปรโตคอลการสื่อสาร: MODBUS RTU, ฟังก์ชั่น: 03 ชม., 04 ชม., 05 ชม., 06 ชม., 10 ชม.
• เอาต์พุต 4-20 mA: แหล่งจ่ายไฟภายใน 15 Vdc สูงสุด แรงดันตก 10 V, แรงดันฉนวน 1500 Vdc ช่วง: 0 °C-240 °C. ความแม่นยำ: ±1% FS ไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก
• เข้ากันได้ 100% กับ TR-42S1 และ TR-42C1

การสื่อสาร

ความสามารถในการสื่อสารมีอยู่ใน TR42 ที่เชื่อมต่อพอร์ต RS485 ในเครือข่ายที่ควบคุมโดยอุปกรณ์ควบคุม (PC) โปรโตคอลที่ใช้คือ Modbus RTU การเชื่อมต่อจะต้องทำด้วยสายบิดเกลียวที่มีฉนวนหุ้ม

เหมาะสำหรับการดูแลระบบคลาวด์ระยะไกล

ฟังก์ชั่นและสัญญาณ

• จอแสดงผล 3 หลักสำหรับการอ่านอุณหภูมิ
• จอแสดงผล 1 หลักสำหรับการระบุช่อง
• Fault Led สำหรับการอ่านสถานะทันที
• ไฟ LED แสดงสถานะรีเลย์เอาท์พุต

• ฟังก์ชั่นการทดสอบการแสดงผล
• เมนูป้องกันด้วยรหัสผ่าน
• สแกนอัตโนมัติของแต่ละช่องสัญญาณเข้า

อินพุต PT100

• 4 อินพุต PT100 ที่ตั้งโปรแกรมได้
• เลือกระหว่าง 1 หรือ 4 ช่องสัญญาณเข้า
• สายไฟ 3 เส้นเซ็นเซอร์ PT100
• ช่วง -10 ถึง 240°C
• การตรวจจับไฟฟ้าลัดวงจรหรือวงจรเปิด

• LED เฉพาะสำหรับสถานะอินพุต

การควบคุมพัดลม

• 1 รีเลย์เอาท์พุตที่ตั้งโปรแกรมได้สำหรับการควบคุมพัดลม
• เลือกช่องสัญญาณเข้าได้ 3 หรือ 4 ช่อง
• การสตาร์ทพัดลมรายสัปดาห์แบบตั้งโปรแกรมได้เพื่อป้องกันตลับลูกปืน


เอาต์พุต 4-20mA

เอาต์พุต 4-20mA ที่ตั้งโปรแกรมได้:

• 1 เลือก RTD แล้ว
• สแกน RTD ทั้งหมด
• เฉพาะ RTD1 ที่สูงที่สุดเท่านั้น
• โหลดเอาท์พุตที่เลือกได้
• สอบเทียบจากโรงงานพร้อมคุณสมบัติการสอบเทียบภาคสนาม
• วงจรดิจิตอลถึงอนาล็อกที่แม่นยำ
• เข้ากันได้กับ PLC ส่วนใหญ่ในตลาด

ชุดติดตั้งเพิ่มเติม

เข้ากันได้ 100% กับรุ่นเก่า TR-42S1 และ TR-42C1

• RTD 4 อินพุตเดียวกันและหมายเลขสายเคเบิลเดียวกัน
• หน้าสัมผัสเอาต์พุตและสายเคเบิลเดียวกัน
• ขณะนี้มีพอร์ตการสื่อสารในทุกรุ่นสำหรับโครงการที่พิสูจน์ได้ในอนาคต
• ปรับปรุงเมนูและความปลอดภัย
