TR42
dökme reçine Trafo Sıcaklık Kontrol Rölesi

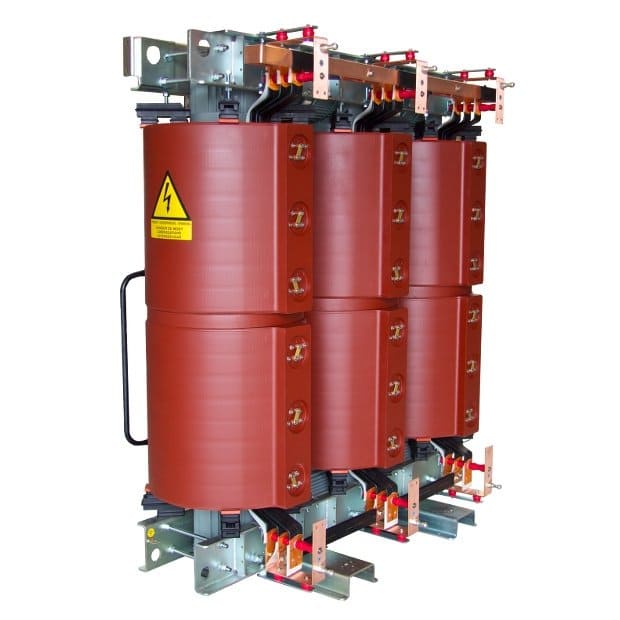

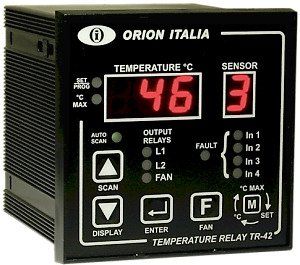

TR42, herhangi bir voltaj (kV) ve güç seviyesindeki (kva) 3 fazlı dökme reçine / kuru tip transformatörler için iletişim portlu bir sıcaklık izleme, kontrol ve sensör rölesidir (trafo koruma 49 rölesi), Ana işlevleri yürütmektir. trafo sargılarının sıcaklık sensörlerine ve soğutma fanını açma / kapama, alarm veya açma gibi özelleştirilmiş programlamaya göre gerçek zamanlı eylemler.

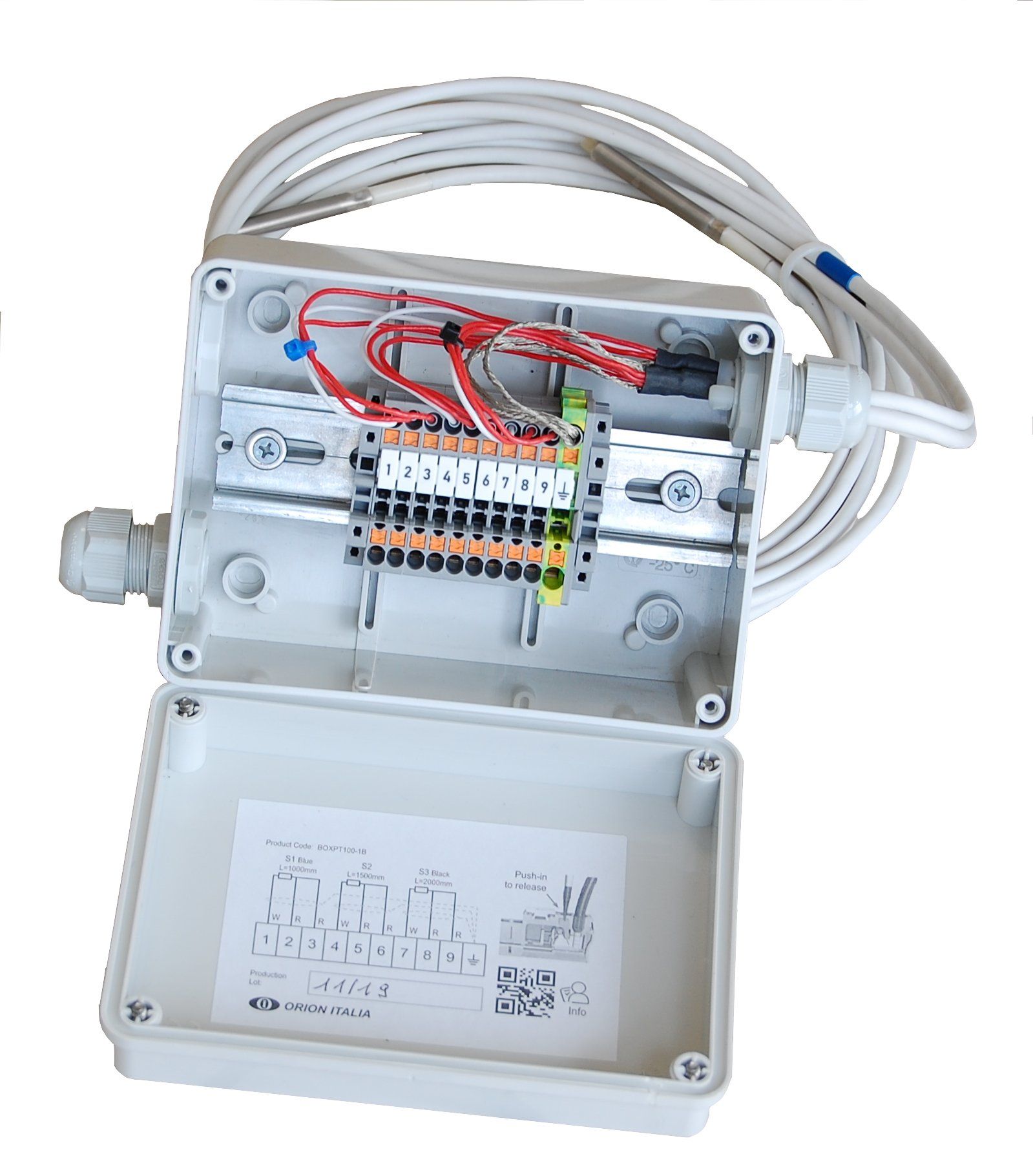

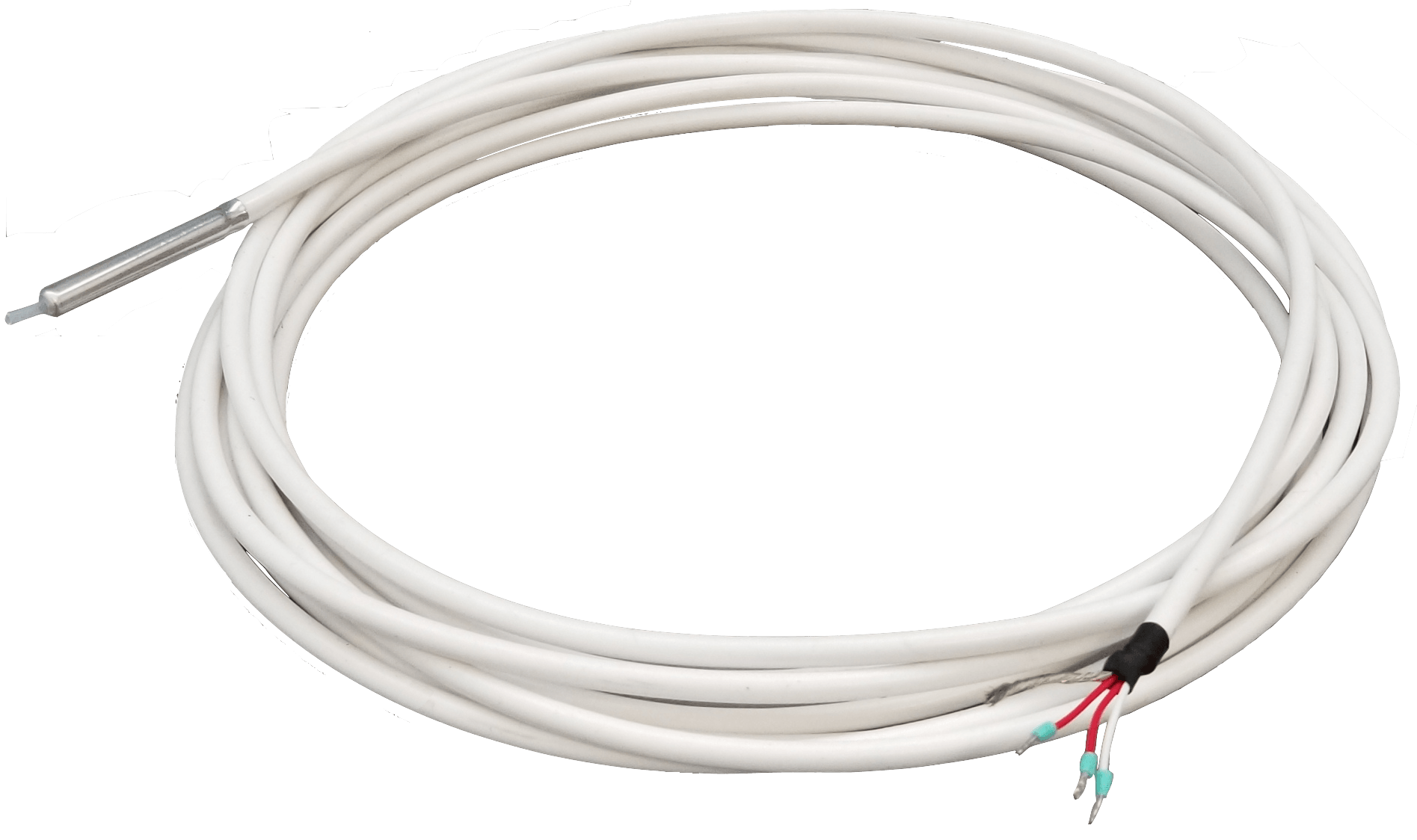

4 PT100 sensörlü ve fan kontrollü, kuru tip veya dökme reçine trafo sıcaklık izleme olarak trafo koruma rölemiz (49 röle), sıcak günlerde veya aşırı akım senaryolarında, aşırı sıcaklıktan kaçınarak daha fazla kva elde etmeye yardımcı olur. 3 fazlı, > 10 kV uygulamalarda elektrik transformatörleri, iç veya dış mekan. Ptc sensör çözümlerine harika bir alternatif.
4-20mA çıkışa mı ihtiyacınız var? burayı kontrol et
özellikleri
- 4 RTD'nin gerçek sıcaklığının gösterimi
- Her RTD'nin en yüksek sıcaklığının gösterilmesi ve depolanması
- 0 ° 'den 220 ° C' ye kadar seviye 1, seviye 2 ve FAN kontrolünden 3 programlanabilir çıkış kontağı
- Otomatik ve “Her zaman AÇIK” fan modu
- TR-42 arızası veya PT 100 bağlantı kesme alarmı
- Her hafta otomatik fan çalıştırma (rulman koruması)
İşlevler ve İşaretler

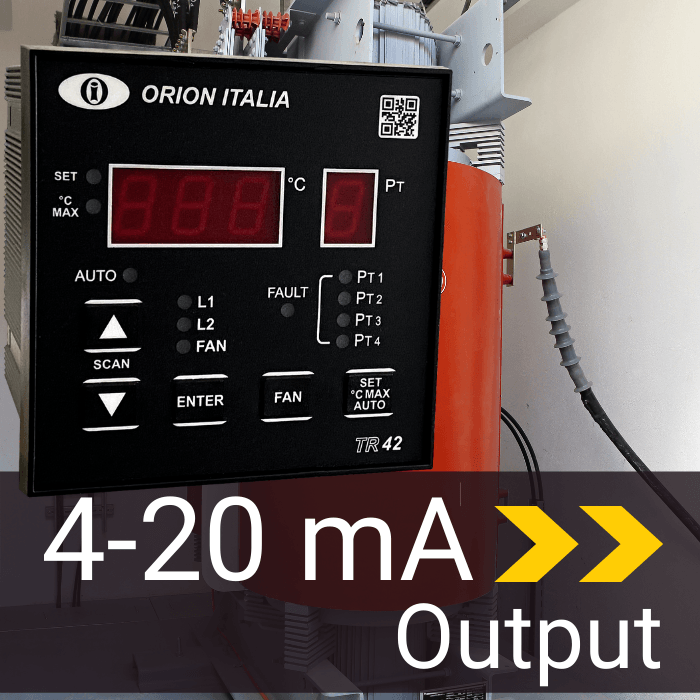

Ekran: °C (3 haneli) ekranında sıcaklık değerini gözlemleyebilir ve ayarları programlayabilirsiniz; PT (1 hane) ekranı aracılığıyla ilgili Pt Kanalını görebilirsiniz.
SET LED'i: yanıyorsa kullanıcının SET modunda olduğunu gösterir.
°C MAX LED'i: yanıyorsa, kullanıcının °C MAX modunda olduğunu gösterir.
L1, L2 LED'i: yanıyorsa, bir PT sensörünün sıcaklığı ilgili L1 veya L2 programlanmış eşiğine ulaştı ve ilgili röle aktif.
FAN LED'i: yanıyorsa “always ON” modu aktiftir ve FAN rölesi her zaman aktif olacaktır. Yanıp sönüyorsa, bir PT sensörünün sıcaklığı,
karşılık gelen FAN programlanmış eşiği veya haftalık fan aktivasyon fonksiyonu aktif ve FAN rölesi aktif.
PT1, PT2, PT3, PT4 LED'leri: açıksa, karşılık gelen PT sensörlerinden birinin sıcaklığı L1 veya L2 programlanmış eşiğe ulaştı ve ilgili röle aktif. Yanıp sönüyorsa, ilgili PT sensörü arızalıdır.
FAULT LED'i: yanıp sönüyorsa, yanıp sönen PT1, PT2, PT3, PT4'ün arızalı olduğunu gösterir. Arıza nedeni, arızalı sensör üzerindeki ok düğmeleri ile konumlandırıldığında °C göstergesi aracılığıyla gösterilir: Kısa devre durumunda Fcc ve açık devre için Fco. Fcc için bırakma koşulu: T ≥ -7 °C. Fco için bırakma koşulu: T ≤ 239 °C.
OTOMATİK LED: yanarsa, kullanıcının OTOMATİK TARAMA modunda olduğu anlamına gelir.
HMI Testi: Kullanıcının hangi menüde olduğuna bağlı olarak SET, °C MAX, AUTO düğmesine bastıktan sonra AŞAĞI düğmesine basılı tutarak tüm LED'ler ve yedi segment LED'i yanar.
TARAMA, OTOMATİK TARAMA: OTOMATİK TARAMA modunda, cihaz her 5 saniyede bir ekranda göstererek her PT sensör sıcaklığı arasında otomatik olarak tarama yaparak kullanıcının tüm sıcaklıkları görmesini sağlar. OTOMATİK TARAMA işlevinden çıkmak için herhangi bir ok düğmesine basın. Kullanıcı yine de YUKARI/AŞAĞI düğmelerini kullanarak manuel olarak tarayabilecektir. AUTO LED'i yanana kadar SET, °C MAX, AUTO düğmesine basıldığında, AUTO SCAN işlevi yeniden etkinleştirilecektir. OTOMATİK TARAMA işlevini °C MAX'ta etkinleştirmek için, aynı düğmeyle °C MAX modunu seçin ve YUKARI düğmesini 2 saniyeden fazla basılı tutun.
FAN: FAN düğmesi, "her zaman AÇIK" veya Otomatik Fan Çalışması arasında geçiş yapılmasına olanak tanır. “Always ON” modunda fan her zaman AÇIK olacaktır ve FAN LED'i AÇIK olacaktır. Otomatik modda, bir PT sensörü ilgili FAN programlanmış eşiğine ulaştığında fan AÇIK olacak ve FAN LED'i yanıp sönecektir. Ayar noktası FAN AKTİVASYONU = KAPALI ise, manuel fan yine de kullanıcının fan çıkış kontağını kapatmasına/açmasına izin verecektir.
