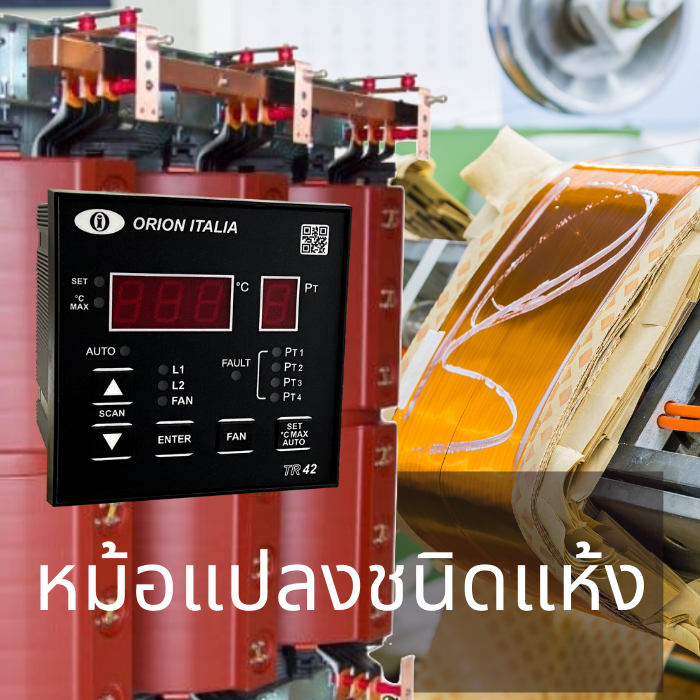

หม้อแปลงชนิดแห้ง

หม้อแปลงชนิดแห้งคืออะไร?

เป็นเครื่องจักรไฟฟ้า (ระบายความร้อนด้วยอากาศ) เพื่อเพิ่มหรือลดแรงดันไฟฟ้ากระแสสลับเพื่อปรับให้เข้ากับสภาพการทำงานของอุปกรณ์ที่เชื่อมต่อภายในช่วงแรงดันไฟฟ้า (บนและล่าง) พวกเขายังมีความสามารถในการแยกแรงดันไฟฟ้าทั้งสองระดับด้วยไฟฟ้า ทั้งหมดนี้ได้อย่างปลอดภัยโดยไม่กระทบต่อความถี่ ขดลวดของหม้อแปลงไฟฟ้าชนิดแห้งอยู่ในตัวกลางทางกายภาพของอากาศ เรซินหล่อหรือปิดสนิท กล่าวคือ ไม่ได้ชุบหรือจุ่มลงในของเหลวใดๆ เช่น น้ำมัน ซิลิโคน หรือวัสดุที่คล้ายคลึงกัน

หม้อแปลงชนิดแห้งมักใช้กับแรงดันไฟฟ้าปานกลาง เช่น หม้อแปลงไฟฟ้าเสริมในโรงงานขนาดใหญ่หรือระบบไฟฟ้า การจัดหาอุตสาหกรรมและบริษัททุกประเภท ศูนย์การค้า โรงเรียน สถาบัน จำหน่าย/จัดหาที่อยู่อาศัย และการใช้งานอื่นๆ อีกมาก . Transformers เหล่านี้เป็นเครื่องจักรแบบคงที่ที่ไม่มีชิ้นส่วนที่เคลื่อนไหวซึ่งช่วยยืดอายุการใช้งานและลดการบำรุงรักษา

เป็นอุปกรณ์ที่สำคัญที่สุดในระบบไฟฟ้า ด้วยเหตุนี้ เราจึงต้องปกป้องพวกเขาให้มากที่สุด เราเป็นผู้เชี่ยวชาญในการป้องกันรีเลย์ เราผลิตรีเลย์ป้องกันที่เชี่ยวชาญในหม้อแปลงชนิดแห้ง ซึ่งมีการติดตั้งหลายแสนยูนิตทั่วโลก คลิกด้านล่างเพื่อเรียนรู้เกี่ยวกับมัน:

• รีเลย์สำหรับหม้อแปลงชนิดแห้ง: เพิ่ม "อายุการใช้งาน" ให้สูงสุด และลดไฟดับในระบบไฟฟ้าของคุณ

ความแตกต่างระหว่างหม้อแปลงชนิดแห้งและหม้อแปลงชนิดน้ำมัน

ความแตกต่างระหว่างหม้อแปลงทั้งสองชนิดนี้คือ:

การบำรุงรักษา: หม้อแปลงชนิดน้ำมันต้องการการบำรุงรักษาน้ำมัน จำเป็นต้องเก็บตัวอย่างน้ำมัน แต่หม้อแปลงชนิดแห้งไม่มีน้ำมัน

ประสิทธิภาพ: ชนิดแห้งมีการสูญเสียพลังงานสูงกว่า หม้อแปลงน้ำมันมีประสิทธิภาพการใช้พลังงานที่ดีขึ้นและส่งผลให้มีอายุการใช้งานยาวนานขึ้น

ต้นทุนการดำเนินงาน (พลังงาน): หม้อแปลงชนิดแห้งมีต้นทุนพลังงาน (การสูญเสีย) สูงกว่าหม้อแปลงชนิดน้ำมัน

เสียงรบกวน: หม้อแปลงชนิดน้ำมันมีระดับเสียงในการทำงานที่ต่ำกว่า

ความสามารถในการรีไซเคิล: หม้อแปลงน้ำมันมีการรีไซเคิลโลหะ/ทองแดงได้ง่ายขึ้น

ความสามารถด้านแรงดันไฟฟ้า: หม้อแปลงไฟฟ้าแบบแห้งได้รับการออกแบบสำหรับการใช้งานไฟฟ้าขนาดเล็กถึงขนาดกลาง (แรงดันไฟฟ้าต่ำกว่าชนิดน้ำมัน) หม้อแปลงน้ำมันรองรับโหลดที่สูงขึ้นที่แรงดันไฟฟ้าที่สูงขึ้น

ความปลอดภัยของสถานที่: แบบแห้งใช้ในอาคาร เนื่องจากปลอดภัยต่อสิ่งแวดล้อม และไม่ติดไฟ เหมาะสำหรับห้างสรรพสินค้า โรงพยาบาล ที่อยู่อาศัย หม้อแปลงน้ำมันใช้ในการติดตั้งภายนอกอาคาร เนื่องจากมีความเป็นไปได้ที่น้ำมันจะรั่วและมีความเสี่ยงในการเกิดไฟไหม้สูงขึ้น แต่เครื่องเหล่านี้เป็นมิตรกับสิ่งแวดล้อมมากกว่า

รายการตรวจสอบการบำรุงรักษาเชิงป้องกันสำหรับหม้อแปลงชนิดแห้ง

ขั้นตอนต่อไปนี้จำเป็นสำหรับการบำรุงรักษาเชิงป้องกันของหม้อแปลงชนิดแห้ง รายการตรวจสอบคือ:

- ทำความสะอาดขดลวด HV และ LV จากการสะสมของฝุ่น สิ่งสกปรก และการควบแน่น ใช้เครื่องดูดฝุ่นเพื่อหลีกเลี่ยงการกระจายของสิ่งสกปรกและฝุ่นละอองบนหม้อแปลงไฟฟ้า

- ทำความสะอาดห้องและตรวจสอบหน้าต่างบานเกล็ด

- หลังคาห้องตรวจน้ำเข้า

- ตรวจสอบอุณหภูมิที่เพิ่มขึ้นของคอยส์ในสภาวะปกติ

- ตรวจสอบสายไฟและบัสบาร์ให้แน่น

- ตรวจสอบฉนวนสำหรับการเปลี่ยนสีหรือสัญญาณของความเสียหายจากความร้อน

- ควรตรวจสอบแดมเปอร์แยกสำหรับสัญญาณการเสื่อมสภาพ

- ทำความสะอาดและตรวจสอบการทำงานของพัดลมระบายความร้อน

ตัวเปลี่ยนแทปหม้อแปลงชนิดแห้ง

ตัวเปลี่ยนแทปจะอยู่ที่ส่วนตรงกลางของคอยล์ HV เสมอ และเป็นสวิตช์บัสบาร์ที่ใช้ในการเปลี่ยนแรงดันเอาต์พุตของหม้อแปลงไฟฟ้า โดยการเปลี่ยนตำแหน่งของ Tap changer คุณจะเปลี่ยนอัตราส่วนของหม้อแปลงไฟฟ้า ในการทำงานปกติ แรงดันไฟฟ้าในแรงดันไฟฟ้าปานกลางไม่ใช่ค่าปกติเสมอไป

มี 2 ประเภททั่วไป: de-energized tap changer (DETC) และ tap changer on-load (LTC)

ข้อกำหนดระยะห่างของหม้อแปลงชนิดแห้งและรหัส hs

การนำเข้าเอกสารเป็นสิ่งสำคัญเพื่อหลีกเลี่ยงปัญหากับหน่วยงานท้องถิ่น ผู้ผลิตต้องระบุรหัส HS ที่ถูกต้องภายในเวลาที่สั่งซื้อ กฎท้องถิ่นเกี่ยวกับความปลอดภัยในการขนส่งและการประกันภัยต้องได้รับการตรวจสอบก่อนสั่งซื้อ และต้องใช้รหัส HS เสมอ

รหัสระบบฮาร์โมไนซ์ (HS) มักใช้ตลอดกระบวนการส่งออกสำหรับสินค้า Harmonized System เป็นระบบการตั้งชื่อสากลสำหรับการจำแนกประเภทผลิตภัณฑ์ อนุญาตให้ประเทศต่างๆ จำแนกสินค้าที่ซื้อขายเพื่อวัตถุประสงค์ด้านศุลกากร ในระดับสากล Harmonized System (HS) เป็นระบบรหัสหกหลัก

ขนาดและน้ำหนักของหม้อแปลงชนิดแห้ง

ในระหว่างการขนส่ง หม้อแปลงชนิดแห้งต้องได้รับการแก้ไขอย่างเพียงพอตามที่ผู้ผลิตระบุไว้ สายรัดยึดต้องไม่กดทับข้อต่อ HV และ LV เมื่อหม้อแปลงถึงที่หมายแล้ว ขอแนะนำให้ตรวจสอบอย่างละเอียด โดยเฉพาะอย่างยิ่งขั้วต่อ HV และ LV และจุดต่อ มีรอยขีดข่วนและ/หรือรอยแตกบนขดลวดของ MV ความสมบูรณ์ของกรอบป้องกัน การมีสิ่งเจือปน สิ่งสกปรก สิ่งแปลกปลอม ความชื้นหรือน้ำ

หม้อแปลงไฟฟ้าแรงสูงแบบแห้ง

โดยปกติแล้วหม้อแปลงชนิดแห้งจะมีแรงดันไฟฟ้าหลักอยู่ที่ 30KV, 20KV, 15KV และ 10KV ขดลวดไฟฟ้าแรงสูง (ขดลวด HV) ต้องใช้ความรู้ด้านเทคนิคอย่างมหาศาล หม้อแปลงเรซินแบบหล่อมีลักษณะเฉพาะโดยตัวนำของขดลวด HV ที่ฝังไว้อย่างสมบูรณ์ในตัวเรซินหล่อแบบปิด ขดลวดสองชั้นที่ป้องกันไฟกระชากช่วยให้จัดการกับแรงดันไฟกระชากสูงได้ คุณสมบัติพิเศษเหล่านี้บ่งบอกถึงความปลอดภัยระดับสูงทั้งในด้านการใช้งานและการรักษาความปลอดภัย

3 phase dry type transformer

หม้อแปลงชนิดแห้ง 3 เฟส ใช้สำหรับแปลงไฟหลัก 3 เฟส แรงดันปานกลางให้เป็นแรงดันต่ำ เพื่อรองรับการใช้งานที่หลากหลายที่เกี่ยวข้อง หม้อแปลงเหล่านี้มีจำหน่ายในรูปแบบเดียวกับหม้อแปลงเฟสเดียว:

• หม้อแปลงไฟฟ้าชนิดแห้งสามเฟส: รุ่นขดลวดแยก

• หม้อแปลงสามเฟส: หม้อแปลงไฟฟ้ารุ่นไขลานอัตโนมัติ

• หม้อแปลงไฟฟ้าแบบแยกส่วน แบบแยกส่วน แบบแยกส่วน หรือแบบฉนวนไฟฟ้าแบบสามเฟส: แบบแยกส่วนไขลาน

ขดลวดของหม้อแปลงไฟฟ้าชนิดแห้งอยู่ภายใต้เรซินหล่อหรือปิดสนิท และไม่ได้จุ่มลงในของเหลวใดๆ เช่น น้ำมัน ซิลิโคน หรือวัสดุที่คล้ายกัน

หม้อแปลงชนิดแห้ง 3 เฟสมักใช้กับแรงดันไฟฟ้าปานกลาง เช่น หม้อแปลงบริการเสริมในอุตสาหกรรม ศูนย์การค้า สถาบัน ที่อยู่อาศัย และการใช้งานอื่นๆ มากมาย Transformers เหล่านี้เป็นเครื่องจักรแบบคงที่ที่ไม่มีชิ้นส่วนที่เคลื่อนไหวซึ่งช่วยยืดอายุการใช้งานและลดการบำรุงรักษา
