التتابع المستخدم في حماية المحولات

التتابع والمحولات

المحولات هي العنصر الرئيسي في التركيبات الكهربائية والمرحلات هي جهاز التحكم الحيوي للعمل معًا ، وبالتالي فإن المرحل والمحول هما شريكان كهربائيان مثاليان. تعد المراقبة المناسبة لقيم المحولات في الوقت الفعلي ضرورية لإبقائها في الخدمة ، وتشغيل الأحمال التي تعتمد عليها ، وإطالة عمرها الإنتاجي. تسمح التكنولوجيا الرقمية بالتحكم في درجة حرارة محولات النوع الجاف (الراتنج المصبوب) عن طريق مرحل حماية (ANSI 49) لتجنب درجة الحرارة الزائدة.

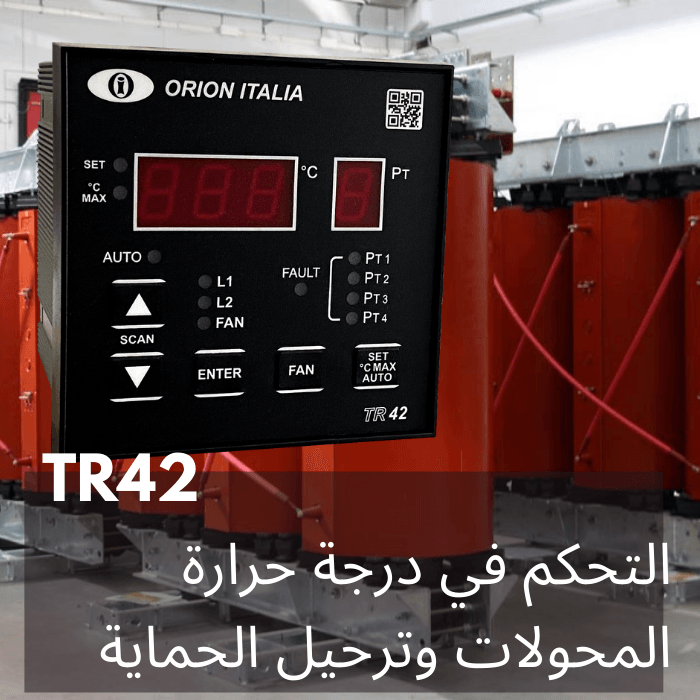

نحن مصنعون لمحول حماية الراتنج (النوع الجاف) موديل TR42 ، مع آلاف الوحدات المثبتة في جميع أنحاء العالم ، إنه سهل التركيب والاستخدام. انقر هنا للحصول على مزيد من المعلومات حول التحكم ف

المرحل المستخدم في المحولات للتحكم في درجة الحرارة

يشير المرحل المستخدم للتحكم في درجة الحرارة في المحولات من النوع الجاف (الراتنج المصبوب) إلى الحماية الكهربائية 49 (ANSI 49) الصورة الحرارية أو وظيفة درجة الحرارة). إنه مرحل يسهل فهم مبدأه ، فهو يراقب باستمرار درجة حرارة كل ملف (محول ثلاثي الطور) ، مع هذه المعلومات يعرض الإنذارات ، ويرسل أوامر الرحلة ، ويقوم بتشغيل / إيقاف تشغيل التهوية القسرية للتبريد ، وكذلك نقل المعلومات عبر منافذ الاتصال (RS-485 / ModBus) إلى أنظمة SCADA المحلية ، أو أي نوع من المعلومات في السحابة (الإنترنت). يمكن أن تعمل هذه المرحلات لأي نوع من المحولات الجافة / الراتينجية ، من أي قوة (KVA) أو مستوى الجهد (kV) ، قم ببساطة بضبط الجوانب المرغوبة في برمجة الترحيل ، وتنفيذ الأسلاك المطلوبة وسيكون لديك محول كهربائي محمي بواسطة تتابع درجة الحرارة.

سعر ترحيل حماية المحولات

الجهاز الكهربائي الإلزامي المرتبط بمحول الطاقة هو مرحل الحماية ، وهناك محولات لجميع أنواع الاستخدامات: الخدمات المساعدة ، والتوليد ، والتحويل ، والنقل. عادةً ما يتم تثبيت محولات الراتينج المصبوب / النوع الجاف للخدمات الإضافية في الصناعات الكبيرة ، أو إمدادات الطاقة التجارية ، أو مراكز التسوق ، أو الاستخدام السكني ، أو الفنادق ، أو أي منشأة متوسطة الحجم. مرحلات الحماية للمحولات من النوع الجاف رقمية (تعتمد على البرمجة والمعالجات الدقيقة) نظرًا لسرعة الاستجابة العالية والتكلفة المنخفضة والموثوقية العالية ، بالإضافة إلى الإضافات مثل الاتصال بأنظمة الكمبيوتر الخارجية من خلال منافذ الاتصال ، والتضمين ليس فقط من وظائف الحماية الأساسية ، ولكن أيضًا وظائف التحكم من أجل استخدام أفضل لهذه المرحلات بسعر منخفض. يعتمد سعر مرحل حماية درجة الحرارة للمحول على الوظائف التي يمتلكها ، فضلاً عن إمكانيات الاتصال والمدخلات والمخرجات الرقمية ، كما أن سعر TR42 منخفض فيما يتعلق بالخصائص التقنية التي يمتلكها.

كيفية حماية المحولات

لحماية المحولات ، هناك العديد من الطرق التي تعتمد على تقنية المحولات (في هذه الحالة سنركز على النوع الجاف - الراتينج المصبوب) ، ومن أهم الجوانب لحماية المحولات:

الجهد (الجهد الزائد ، تحت الجهد): نظرًا لحقيقة أن القيم العالية جدًا يمكن أن تؤثر على تدهور عزل اللفات ، بالإضافة إلى ذلك ، يجب الحفاظ على تغييرات الجهد العالي أو المنخفض ضمن نطاق التشغيل إلى الطاقة يحمل القيم الصحيحة. عادة ما يتم استخدام مرحل التحكم في الجهد لهذا الغرض.

التيار: يجب الكشف عن التيار الزائد الفوري (ماس كهربائى) لتجنب حدوث تلف داخلي لا رجعة فيه للمحول. عادة ما يتم استخدام مرحل حماية التيار الزائد لهذا الغرض.

درجة الحرارة: يمكن أن تزيد هذه القيمة أو تنقص بسبب درجة الحرارة المحيطة أو الحمل المتصل (الطاقة). الخصائص الداخلية في القلب أو اللفات أو الوصلات ، سيتم التحكم باستخدام مرحل حماية ، يحتوي على مدخلات تقيس في الوقت الفعلي درجات حرارة اللفات وتنفيذ الأوامر وفقًا للبرمجة ، مثل الإنذار ، الرحلة ، التشغيل / الإيقاف من مراوح التبريد.

ترحيل المحولات

مرحل المحولات عبارة عن جهاز حماية مصمم لقياس المتغيرات الكهربائية والفيزيائية لراتنج الصب (النوع الجاف) رقميًا مثل التيارات والتوافقيات ودرجات الحرارة التي تعتبر ضرورية لسلامة المحولات الميكانيكية. يمكن لهذه الأجهزة أيضًا التحكم في تهوية المحول (FAN) للحفاظ على درجة حرارة عمل جيدة ، أو يمكنها على الفور إزالة مصدر الطاقة اعتمادًا على المستويات الحالية ودرجات الحرارة الزائدة.

المرحل الرقمي المستخدم في حماية درجة حرارة المحولات

على مر السنين ، حسنت التكنولوجيا كل شيء ، بما في ذلك مرحلات الحماية ، ولدينا حاليًا مرحلات حماية درجة الحرارة الرقمية لحماية المحولات ، استنادًا إلى المعالجات الدقيقة ، مع شاشة عرض LED ، ومنافذ اتصال ، ومدخلات ومخرجات رقمية ، مع سعة تخزين البيانات والبرمجة الداخلية لتخصيص الإجراءات التي تنفذها هذه الحماية الرقمية تنقل أوامر التشغيل في الوقت الفعلي مع قراءة قيم درجة الحرارة الفعلية من أجهزة الاستشعار المتصلة مباشرة بالمحول (قيم القياس الحقيقية). لقد تحسنت قدرات هذه الأجهزة بمرور الوقت. حاليًا هي تقنية متطورة للغاية ، تم تصميمها لتحسين قطاع الكهرباء ، والمزيد من الأمان للتركيبات الكهربائية والمشغلين البشريين وإطالة العمر الإنتاجي لهذه المحولات من خلال منع تشغيلها في ظل ظروف خارج تلك التي أوصت بها الشركة المصنعة.

حماية المحولات

يعد محول الطاقة آلة باهظة الثمن ، لذلك يجب حمايته قدر الإمكان ، فكلما زادت الطاقة والأهم من ذلك ، يتم ربط المزيد من أجهزة الحماية به ، وتشمل القائمة التالية حماية المحولات لنموذج الزيت (في الحالة) من النوع الجاف ، فهي أقل قوة ، وبعضها فقط ينطبق).

Diferencial: يقارن فعليًا بين التيار الأولي والتيار الثانوي لمحول الطاقة ، إذا حدث أي عدم توازن حالي ، فستعمل إشارة الرحلة

زيادة التيار: أي تيارات أعلى من الحد والوقت ستولد رحلة.

الجهد الزائد: لحماية المحول من الجهد الزائد عند تردد الطاقة أو من أصل جوي ، يجب أن تكون موانع الصواعق المناسبة

يتم تثبيتها.

خطأ الأرض المقيّد (REF): هو الخطأ غير المقصود بين الموصل الحي والأرض. حماية REF سريعة ويمكنها عزل أخطاء اللف بسرعة كبيرة ، وبالتالي الحد من الضرر وتكاليف الإصلاح اللاحقة.

بوخهولز: تعمل الغازات التي تتحرك في اتجاه واقي الزيت أو موجات الصدمة الناتجة عن التطور السريع للغاز على تشغيل نظام الإشارات في مرحل بوخهولز.

أرض الخزان: حماية من التيار الزائد من التيارات المتدفقة من هيكل الخزان إلى الأرض.

التدفق الزائد: تتناسب كثافة التدفق المغناطيسي في اللفات بشكل مباشر مع الجهد المستحث وتتناسب عكسياً مع التردد. يعمل نظام الحماية عندما تزيد هذه النسبة عن المستوى العادي

حراري: يعتمد على قياس التيار وعلى ثابت الوقت الحراري للمحول أو عن طريق قياس درجة الحرارة المباشر للملفات.

نوع مرحلات حماية المحولات

هناك مجموعة واسعة من ترحيل حماية المحولات وفقًا لنوع المحولات وقوتها. مرحل حماية درجة الحرارة Ansi 49 ، Ansi 50 حماية ضد التيار الزائد لفترة قصيرة ، Ansi 51 حماية طويلة من التيار الزائد ، Ansi 87 T حماية تفاضلية للمحول. حماية خطأ الأرض (مقيدة). Ansi 80 Buchholz Relay - الكشف عن الغاز-. أجهزة مراقبة الغاز والرطوبة المذابة ، أجهزة مراقبة البطانة ANSI 26 - الجهاز الحراري للجهاز. ANSI 24 تتابع الإثارة المفرطة
