Trasformatore a secco
Che cos'è un trasformatore di tipo secco?
È una macchina elettrica (raffreddata ad aria) per aumentare o diminuire le tensioni AC, per adattarle alle condizioni di funzionamento dei dispositivi collegati all'interno di un intervallo di tensione (superiore e inferiore) e hanno anche la capacità di separare galvanicamente entrambi i livelli di tensione. Tutto questo in sicurezza senza alterare la frequenza.
Gli avvolgimenti di un trasformatore di tipo secco sono in un mezzo fisico di aria, resina o completamente racchiusi, cioè non sono impregnati o immersi in alcun liquido come oli, siliconi o materiali simili.
I trasformatori di tipo secco sono comunemente utilizzati per la media tensione, come trasformatori di servizio ausiliario in grandi impianti o impianti elettrici, fornitura di industrie e aziende di ogni tipo, centri commerciali, scuole, istituzioni, distribuzione/alimentazione residenziale e un ampio elenco di altri usi.
Questi trasformatori sono macchine statiche che non hanno parti in movimento, il che contribuisce ad allungarne la vita utile e a ridurre al minimo la manutenzione.

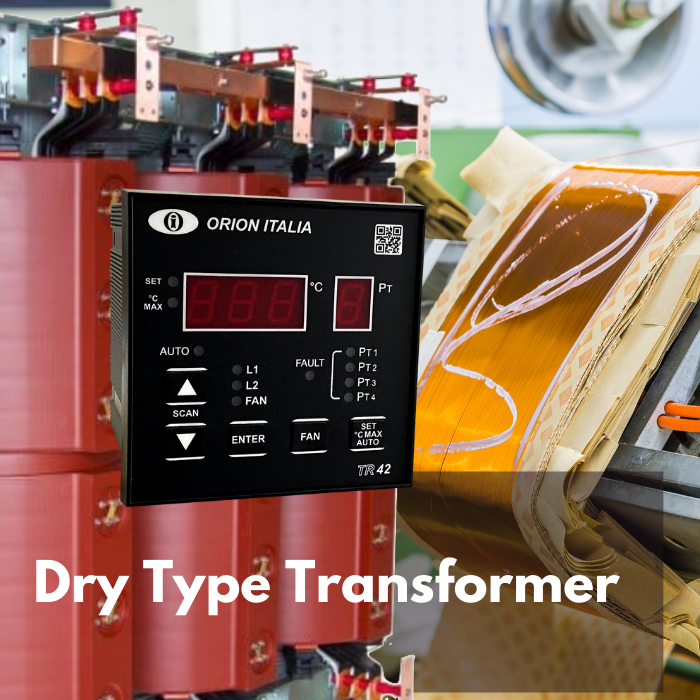

Sono il dispositivo più importante in un impianto elettrico, per questo dobbiamo proteggerli il più possibile. Presso Orion Italia siamo esperti in relè di protezione, produciamo relè di protezione specializzati in trasformatori a secco con centinaia di migliaia di unità installate in tutto il mondo, cliccare il link qui di seguito per saperne di più:
Differenza tra trasformatore a secco e trasformatore a olio
Le differenze tra questi due tipi di trasformatori sono:
Manutenzione: i trasformatori a olio richiedono la manutenzione dell'olio, ma i trasformatori a secco non contengono olio.
Efficienza: il tipo a secco ha una maggiore perdita di energia. I trasformatori in olio hanno una migliore efficienza energetica e, di conseguenza, una maggiore durata.
Costi operativi (energia): i trasformatori di tipo a secco hanno costi energetici (perdite) più elevati rispetto ai trasformatori a olio.
Rumorosità:
i trasformatori a olio hanno un livello di rumore di funzionamento inferiore.
Riciclabilità: il trasformatore in olio ha una più facile riciclabilità metallo/rame.
Capacità di tensione: i trasformatori a secco sono progettati per applicazioni di piccola e media potenza (tensioni inferiori rispetto ai tipi a olio). I trasformatori a olio gestiscono carichi più elevati a tensioni più elevate.
Sicurezza dell'ubicazione: il tipo a secco viene utilizzato negli edifici, perché più sicuro per l'ambiente e meno infiammabile, ideale per centri commerciali, ospedali, complessi residenziali. I trasformatori a olio sono utilizzati nelle installazioni esterne a causa della possibilità di perdite di olio con un rischio di incendio più elevato, ma queste unità sono più rispettose dell'ambiente.
Checklist per la manutenzione preventiva del trasformatore a secco
I seguenti passaggi sono essenziali per la manutenzione preventiva dei trasformatori a secco:
- Pulire gli avvolgimenti AT e BT da depositi di polvere, sporco e condensa. Utilizzare un aspirapolvere per evitare la dispersione di sporco e polvere sul trasformatore.
- Pulizia della stanza e controllo delle rotture dello schermo delle finestre.
- Controllo del tetto per infiltrazioni d'acqua.
- Verificare l'aumento di temperatura delle bobine in condizioni normali.
- Verificare che i cavi e le sbarre siano serrati.
- Ispezionare l'isolamento per eventuali scolorimento o segni di danni da calore.
- Monitorare i segni di deterioramento negli smorzatori di isolamento.
- Pulire e controllare la funzionalità delle ventole di raffreddamento.
Commutatore trasformatore a secco
Un commutatore di presa si trova sempre nella parte centrale della bobina HV ed è un interruttore a sbarre utilizzato per
modificare la tensione di uscita di un trasformatore. Modificando la posizione del commutatore di presa cambierà il rapporto del trasformatore. Nelle normali operazioni, le tensioni in media tensione non sono sempre nominali.
Ci sono 2 tipi: commutatore di presa diseccitato (DETC) e commutatore di presa sotto carico (LTC).
Requisiti di spazio del trasformatore a secco e codice HS
Importare documenti è importante per evitare problemi con le autorità locali. Il codice HS corretto deve essere fornito dal produttore al momento dell'ordine di acquisto. Le norme locali sulla sicurezza del trasporto e sulla copertura assicurativa devono essere esaminate prima dell'ordine di acquisto ed è sempre richiesto il codice HS.
I codici del sistema armonizzato (HS Harmonized System) sono comunemente usati durante il processo di esportazione delle merci. Il Sistema Armonizzato è una nomenclatura internazionale per la classificazione dei prodotti. Consente ai paesi di classificare le merci scambiate a fini doganali. A livello internazionale, il Sistema Armonizzato è un sistema di codici a sei cifre.
Dimensioni e peso del trasformatore a secco
| Potenza KVA | Lunghezza mm | Larghezza mm | Altezza mm | Peso totale kg |
|---|---|---|---|---|
| 100 | 920 | 670 | 1050 | 550 |
| 400 | 1300 | 820 | 1400 | 1200 |
| 800 | 1600 | 820 | 1450 | 1900 |
| 1000 | 1600 | 980 | 1600 | 2150 |
Durante il trasporto il trasformatore a secco deve essere adeguatamente fissato come indicato dal produttore. I collegamenti AT e BT non devono essere sollecitati dalle cinghie di fissaggio. Una volta che il trasformatore è a destinazione, si consiglia vivamente di esaminarlo attentamente. In particolare i terminali e le connessioni AT e BT, presenza di graffi e/o crepe sugli avvolgimenti di MT, integrità dell'involucro di protezione, presenza di impurità, sporco, corpi estranei, umidità o acqua.
Trasformatore a secco ad alta tensione
I trasformatori a secco si trovano normalmente con una tensione primaria di 30KV, 20KV, 15KV e 10KV. L'avvolgimento ad alta tensione (avvolgimento HV) richiede un enorme know-how tecnico. I trasformatori in resina sono caratterizzati dal fatto che i conduttori dell'avvolgimento HV sono completamente incorporati in un corpo in resina chiuso. L'avvolgimento a doppio strato a prova di sovratensione consente la gestione di sovratensioni elevate. Queste caratteristiche speciali implicano un alto grado di sicurezza sia per quanto riguarda il funzionamento che la sicurezza.
Trasformatore trifase a secco
I trasformatori trifase a secco vengono utilizzati per convertire la media tensione di rete trifase in una bassa tensione. Per soddisfare l'ampia gamma di aree applicative coinvolte, questi trasformatori sono essenzialmente disponibili negli stessi tipi di design dei trasformatori monofase:
- Trasformatore trifase a secco: versione con avvolgimenti separati.
- Trasformatore serie trifase: versione avvolgimento autotrasformatore.
- Trasformatore trifase di sicurezza, di isolamento o di rete: versione con avvolgimenti separati.
Le bobine di un trasformatore a secco sono sotto resina o completamente racchiuse e non sono immerse in alcun liquido come oli, siliconi o materiali simili.
I trasformatori trifase a secco sono comunemente usati per la media tensione, come trasformatori di servizio ausiliario nella fornitura di industrie, centri commerciali, istituzioni, residenziali e un ampio elenco di altri usi. Questi
trasformatori sono macchine statiche che non hanno parti in movimento, il che contribuisce ad allungarne la vita utile e a ridurre al minimo la manutenzione.
