Indicatore/Relè di Temperatura per l'Avvolgimento di Trasformatori
Temperatura dell'avvolgimento nel trasformatore
I trasformatori sono uno degli asset più importanti in un impianto elettrico e la loro parte più importante sono gli avvolgimenti, per questo motivo dobbiamo misurare e controllare la temperatura degli avvolgimenti nei trasformatori utilizzando un relè di protezione (integra: impostazioni, indicatore / misura, controller, sensore).
Gli avvolgimenti di un trasformatore sono il fulcro, in Orion Italia abbiamo più di 35 anni di produzione di relè di protezione per trasformatori, clicca qui sotto per ottenere maggiori informazioni sul nostro relè di protezione della temperatura degli avvolgimenti:
Relè di temperatura dell'avvolgimento
È un relè di protezione che controlla la temperatura di ogni avvolgimento del trasformatore ed esegue comandi di accensione/spegnimento per ventilazione forzata, allarme e intervento dell'interruttore di potenza.
Un relè di protezione della temperatura dell'avvolgimento per un trasformatore a secco o in resina è digitale, basato su microprocessore o microcontrollore, che consente di avere molte più opzioni rispetto a quelle di base, è possibile utilizzare le sue porte di comunicazione per inviare segnali remoti, integrarsi in tutti i tipi di sistemi informatici, verificare in tempo reale i valori di temperatura o lo storico delle temperature massime e minime memorizzate nel relè di protezione.
Che cos'è la temperatura dell'avvolgimento?, Significato della temperatura dell'avvolgimento
È il valore della temperatura interna del trasformatore. L'avvolgimento è il componente più importante di un trasformatore e quindi la sua temperatura deve essere controllata.
La temperatura dell'avvolgimento di un trasformatore aumenta con il carico, e anche con la temperatura ambiente, il surriscaldamento può essere molto rapido e generare punti caldi. La temperatura degli avvolgimenti deve essere controllata per evitare rischi e degrado dei materiali di progetto. Generalmente nei trasformatori a secco o in resina, la misura della temperatura viene effettuata direttamente, tramite sensori PT100 posti negli avvolgimenti, che misurano tale temperatura per contatto.
Indicatore della temperatura dell'avvolgimento
Una volta che abbiamo un'installazione con sensori di temperatura installati in ogni avvolgimento di un trasformatore a secco/resina, dobbiamo avere un dispositivo per convertire quelle variazioni di resistenza (PT100) in valori di gradi (centigradi o lo standard di cui abbiamo bisogno), per mostrare questi valori su uno schermo e indicatore della temperatura di avvolgimento.
Indicatore di temperatura dell'avvolgimento
I dispositivi che misurano la temperatura negli avvolgimenti sono sonde o sensori, che richiedono apparecchiature in grado di tradurre questa misura in un valore reale di temperatura, sia un indicatore che un termometro per avvolgimenti. Nei trasformatori a secco e in resina, i sensori PT100 sono ampiamente utilizzati per la loro stabilità nella misurazione entro i normali intervalli di temperatura che un indicatore di temperatura degli avvolgimenti può visualizzare.
Scanner della temperatura degli avvolgimenti
Uno scanner di temperatura degli avvolgimenti è un'apparecchiatura che misura la temperatura e visualizza i gradi in uno schermo a LED. Viene solitamente chiamato indicatore, monitor ed è generalmente integrato con apparecchiature installate per proteggere il trasformatore, come i relè di protezione.
Uno scanner di
temperatura degli avvolgimenti per trasformatori a secco/resina è generalmente basato su un microprocessore (o microcontrollore), cioè è un'apparecchiatura digitale, le impostazioni sono programmate per eseguire azioni (connessione ventilazione forzata, allarme, intervento) quando la temperatura misurata supera i valori di impostazione.

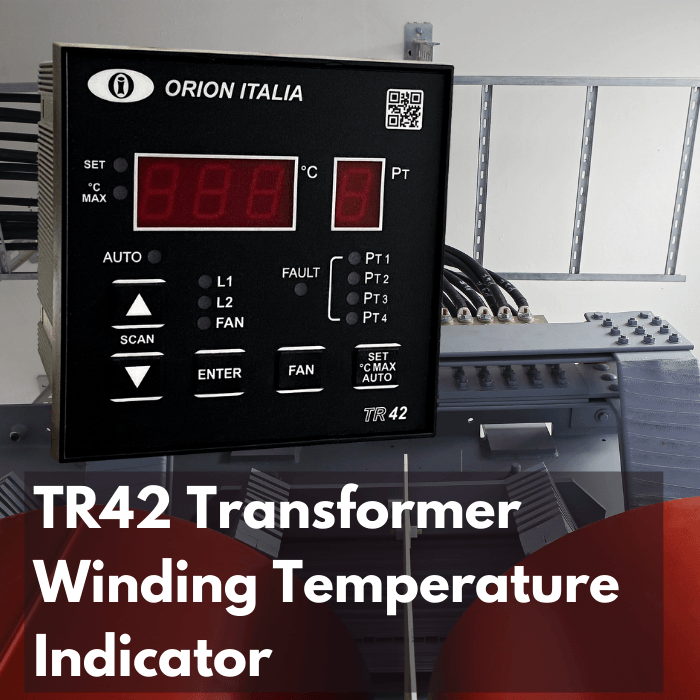

Indicatore della temperatura dell'avvolgimento per trasformatore a secco e resina
Gli avvolgimenti di un trasformatore in resina o a secco devono essere curati il più possibile per mantenere intatta la loro vita utile, deve essere disponibile un indicatore di temperatura degli avvolgimenti del trasformatore per conoscere in ogni momento questa variabile e avere azioni automatiche programmate in base alla temperatura. A volte si usa l'acronimo “WTI - winding temperature indicator" queste iniziali sono spesso usate per trasformatori in olio in riferimento al termometro per la temperatura del punto caldo, altre iniziali molto legate a questo è quella associata all'indicatore della temperatura dell'olio - OTI" anche per trasformatori in olio.
Generalmente l'indicatore di temperatura degli avvolgimenti di un trasformatore a secco e in resina mostra i valori su uno schermo a LED, integrato nel relè di protezione della temperatura del trasformatore.
Sensore di temperatura PT100 per l'avvolgimento
Nei trasformatori a secco e in resina i sensori di temperatura degli avvolgimenti più utilizzati sono i PT100, detti anche: rilevatori di temperatura degli avvolgimenti dei trasformatori. Essendo realizzate in platino, le sonde PT100 hanno una risposta di resistenza prevedibile ad ogni temperatura, pur non essendo lineare, è sempre esattamente la stessa resistenza alla stessa temperatura, offrendo grande stabilità alla misura della temperatura degli avvolgimenti. Nel caso di trasformatori trifase, ad ogni avvolgimento sono installati sensori PT100 per misurare la temperatura in modo indipendente (evitare surriscaldamento, danni all'isolamento dovuti all'alta temperatura), che consente di avere maggiori informazioni e un migliore livello di protezione durante la regolazione, i livelli di attivazione o disattivazione dei ventilatori, gli allarmi o anche lo scatto dell'interruttore di alimentazione per evitare danni o degrado.
Nei seguenti link troverete informazioni di interesse relative ai sensori PT100 per trasformatori e soluzioni complete:
Sensore di temperatura dell'avvolgimento PT100
Esistono indicatori di temperatura convenzionali e indicatori di temperatura degli avvolgimenti digitali di nuova generazione, i trasformatori sono asset molto importanti e devono essere monitorati, la corrente e la temperatura sono le principali variabili da misurare, al fine di evitare il degrado termico, massimizzare la vita utile e ridurre al minimo le interruzioni di corrente.
Un indicatore digitale della temperatura degli avvolgimenti per trasformatore permette di conoscere la temperatura di ogni avvolgimento visualizzando localmente sullo schermo a LED. Inoltre offrono la possibilità di inviare variabili (e molti altri valori) a distanza, è un vantaggio molto importante rispetto ad apparecchiature senza porte di comunicazione, in quanto integrabili in centri di controllo locali o remoti, processi di automazione, SCADA, sistemi di asset management, app, siti web, sistemi cloud.
