Relè Protezione Trasformatore
Relè e Trasformatore
I trasformatori sono l'elemento principale di un'installazione elettrica e i relè sono il dispositivo di controllo vitale per lavorare insieme, quindi relè e trasformatore sono partner elettrici perfetti. Un corretto monitoraggio in tempo reale dei valori dei trasformatori è fondamentale per mantenerli in servizio, alimentare i carichi da cui dipendono ed allungarne la vita utile. La tecnologia digitale consente il controllo della temperatura dei trasformatori a secco (resina colata) mediante un relè di protezione (ANSI 49) per prevenire la sovratemperatura.

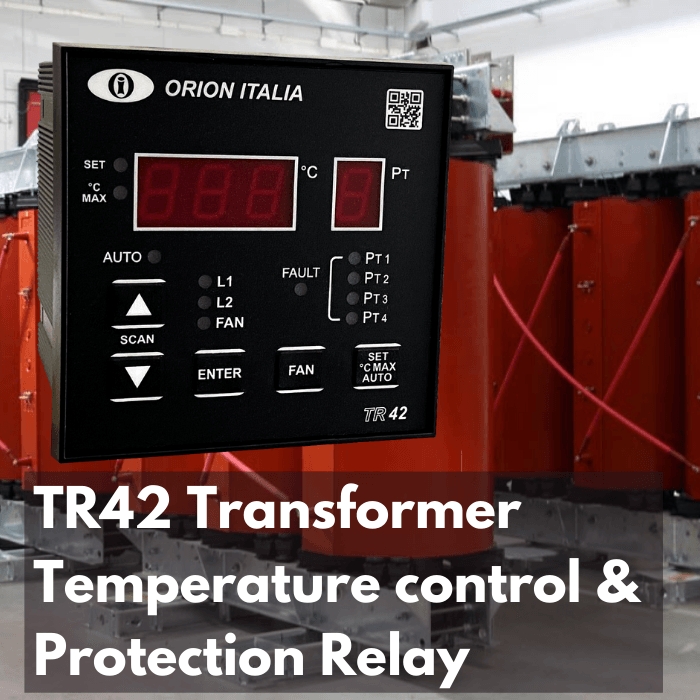

In Orion Italia siamo produttori di relè di protezione del trasformatore in resina TR42, con migliaia di unità installate in tutto il mondo, è molto facile da installare e utilizzare.
Fare clic qui per ulteriori informazioni su questo relè di controllo della temperatura e scaricare un manuale completo in pdf.
Relè utilizzato nel trasformatore per il controllo della temperatura
Il relè utilizzato per il controllo della temperatura nei trasformatori a secco (resina colata) si riferisce alla protezione elettrica 49 (ANSI 49 funzione immagine termica o temperatura). È un relè il cui principio è molto facile da capire, monitora costantemente la temperatura di ogni avvolgimento (trasformatore trifase), con queste informazioni mostra allarmi, invia ordini di sgancio, spegne/accende la ventilazione forzata per il raffreddamento, nonché trasmette informazioni tramite porte di comunicazione (RS-485/ModBus) a sistemi SCADA locali, o qualsiasi tipo di informazione Cloud (Internet). Questi relè possono funzionare per qualsiasi tipo di trasformatore a secco/resina, di qualsiasi potenza (KVA) o livello di tensione (kV), basterà regolare gli aspetti desiderati nella programmazione del relè, effettuare i cablaggi richiesti e il trasformatore elettrico verrà protetto da un relè di temperatura.
Prezzo del relè di protezione del trasformatore
Il dispositivo elettrico obbligatorio associato ad un trasformatore di potenza è il relè di protezione, esistono trasformatori per ogni tipo di utilizzo: servizi ausiliari, generazione, trasformazione, trasporto. Solitamente i trasformatori a secco/resina sono installati per servizi ausiliari in grandi industrie, alimentazione elettrica di aziende, centri commerciali, uso residenziale, hotel o qualsiasi installazione di medie dimensioni. I relè di protezione per trasformatori a secco sono digitali (basati su programmazione e microprocessori) grazie alla loro risposta ad alta velocità, basso costo e alta affidabilità, oltre agli extra come il collegamento a sistemi informatici esterni tramite porte di comunicazione e l'incorporazione non solo delle funzioni di protezione di base, ma anche funzioni di controllo per un migliore utilizzo di questi relè a un prezzo contenuto. Il prezzo di un relè di protezione termica per trasformatore dipenderà dalle funzioni che ha, nonché dalle possibilità di comunicazione, ingressi e uscite digitali. TR42 ha un prezzo contenuto in relazione alle caratteristiche tecniche che ha.
Come proteggere il trasformatore
Per proteggere i trasformatori esistono molti metodi in base alla tecnologia del trasformatore (in questo caso ci concentreremo sul tipo a secco – resina colata). Gli aspetti più importanti per proteggere un trasformatore sono:
1.- Tensione (sovratensione, sottotensione): A causa del fatto che valori molto elevati possono influenzare il degrado dell'isolamento degli avvolgimenti, le variazioni di alta o bassa tensione devono essere mantenute all'interno di un intervallo di funzionamento per alimentare i carichi con valori corretti. Di solito viene utilizzato un relè di controllo della tensione.
2.- Corrente: La sovracorrente e la sovracorrente istantanea (cortocircuito) devono essere rilevate per evitare danni interni irreversibili al trasformatore. Solitamente viene utilizzato un relè di protezione da sovracorrente.
3.- Temperatura: questo valore può aumentare o diminuire in base alla temperatura ambiente, al carico collegato (potenza) e alle caratteristiche interne del nucleo, degli avvolgimenti o delle connessioni, il controllo verrà effettuato con un relè di protezione, che ha ingressi che misurano le temperature degli avvolgimenti ed eseguono comandi secondo la programmazione, quali allarme, intervento, accensione/spegnimento ventole di raffreddamento.
Relè del trasformatore
Un relè del trasformatore è un dispositivo di protezione concepito per misurare digitalmente le variabili elettriche e fisiche in resina colata (tipo a secco) come correnti, armoniche e temperature che sono cruciali per l'integrità meccanica del trasformatore. Questi dispositivi potrebbero anche controllare la ventilazione del trasformatore (FAN) per mantenere una buona temperatura di lavoro, oppure potrebbero rimuovere istantaneamente l'alimentazione a seconda dei livelli di corrente e delle sovratemperature.
Relè digitale utilizzato nella protezione della temperatura del trasformatore
Negli anni la tecnologia ha migliorato tutto, relè di protezione compresi, attualmente disponiamo di relè digitali di protezione termica per la protezione dei trasformatori, basati su microprocessori, con display a LED, porte di comunicazione, ingressi e uscite digitali, con capacità di memorizzazione dati e programmazione interna per personalizzare le azioni che esegue. Questi relè di protezione digitale lanciano comandi in tempo reale con i valori effettivi di temperatura letti dai sensori collegati direttamente al trasformatore (valori di misurazione reali). Le capacità di questi dispositivi sono migliorate nel tempo. Attualmente si tratta di una tecnologia molto sofisticata, realizzata per migliorare il settore elettrico, più sicurezza per gli impianti elettrici, per gli operatori umani e per allungare la vita utile di questi trasformatori impedendo il funzionamento in condizioni al di fuori di quelle consigliate dal costruttore.
Protezione del trasformatore
Un trasformatore di potenza è una macchina molto costosa, quindi va protetto il più possibile. Maggiore è la potenza e più è importante che dispositivi di protezione siano associati ad esso. Il seguente elenco comprende le protezioni del trasformatore per un modello Oil (nel caso del tipo a secco, è meno potente, solo alcune di esse si applicano).
Differenziale: confronta effettivamente tra la corrente primaria e la corrente secondaria del trasformatore di potenza, se si verifica uno squilibrio di corrente si attiverà un segnale di scatto.
Sovracorrente: qualsiasi corrente al di sopra della soglia e del tempo genererà uno scatto.
Sovratensione: per proteggere il trasformatore da sovratensioni a frequenza industriale o di origine atmosferica, devono essere installati scaricatori di sovratensione.
Guasto a terra ristretto (REF): è il guasto non intenzionale tra il conduttore in tensione e la terra. La protezione REF è rapida e può isolare i guasti degli avvolgimenti in modo estremamente rapido, limitando così i danni e i conseguenti costi di riparazione.
Buchholz: i gas che si muovono nella direzione del conservatore dell'olio o le onde d'urto causate dal rapido sviluppo del gas attivano il sistema di segnalazione del relè Buchholz.
Terra del serbatoio: protezione da sovracorrente dalle correnti che fluiscono dal telaio del serbatoio a terra.
Sovraflusso: la densità del flusso magnetico negli avvolgimenti è direttamente proporzionale alla tensione indotta e inversamente proporzionale alla frequenza. Il sistema di protezione funziona quando questo rapporto aumenta al di sopra del livello normale.
Termico: basato sulla misura della corrente e sulla costante di tempo termica del trasformatore o tramite misurazione diretta della temperatura delle bobine.
Tipo di relè di protezione del trasformatore
Esiste un'ampia gamma di Relè di Protezione Trasformatori in base al tipo di trasformatore e alla sua potenza. Relè di protezione temperatura ANSI 49, Protezione da sovracorrente di breve durata ANSI 50, Protezione da sovracorrente di lungo periodo ANSI 51, Protezione differenziale del trasformatore ANSI 87T. Protezione da guasto a terra (limitata). Relè ANSI 80 Buchholz - Rilevazione gas-. Monitor di gas disciolto e umidità, monitor a boccola ANSI 26 – Dispositivo termico per apparato. Relè di sovraeccitazione ANSI 24.
