Relais de protection moteur

MPR-100

Relais de protection moteur

MPR-100 est une solution simple à programmer et fiable pourmoteurapplications de protection et constitue-t-il la solution parfaite pour le pétrole et le gaz, les mines et la gestion de l’eau.

Il permet la surveillance à distance via Modbus RS-485 des conditions générales du moteur pour garantir une disponibilité maximale du processus.

Une protection avancée de l’image thermique est incluse dans tous les modèles.

Applications

• Mesure avancée et protection complète pour les moteurs asynchrones triphasés.
• Applications commerciales et industrielles polyvalentes
• Contrôle flexible et dynamique pour le délestage
• Analyse complète de la qualité de l'énergie.
• Automatisation du centre de contrôle des moteurs CCM

Mesure numérique

• Courants de phase RMS vrais
• Tension de ligne efficace réelle
• Puissance active (kW)
• Puissance réactive (kvar)
• Puissance apparente (kVA)
• Facteur de puissance (PF)
• Tension et courant THD
• Fréquence (Hz)
• Harmoniques de tension et de courant (jusqu'au 11ème)
• Courant de terre vectoriel
• Énergie
• Séquence de phase


Applicabilité

• Systèmes : Étoile ou Delta triphasé
• Fréquence : 50/60 Hz

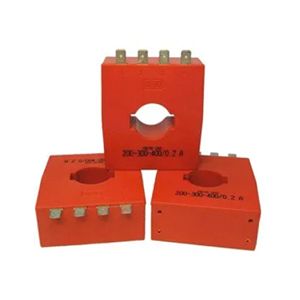

• Courant : jusqu'à 6 000 A max (ou jusqu'à 400 A max avec les TC standard Orion Italia pour MPR)
• Tension : jusqu'à 277/480 Vac (mesure directe) ou VT externe

Signalisation et programmation

• IHM graphique LCD et LED
• Indication des conditions de défaut
• Indication de l'état du système


Communication

• Port RS485, protocole Modbus RTU


Protection et fonctionnalité

• Sous tension ANSI 27
• Surtension ANSI 59
• Inversion de phase ANSI 47
• Bourrage mécanique
• Protection contre les surcharges (capacité thermique) ANSI 49
• Minuterie d'accélération
• Déséquilibre de courant ANSI 46
• Défaut à la terre ANSI 51G (TEMPORISÉ)
• Augmentation de la charge
• Sous-courant ANSI 37
