Relè di protezione del motore

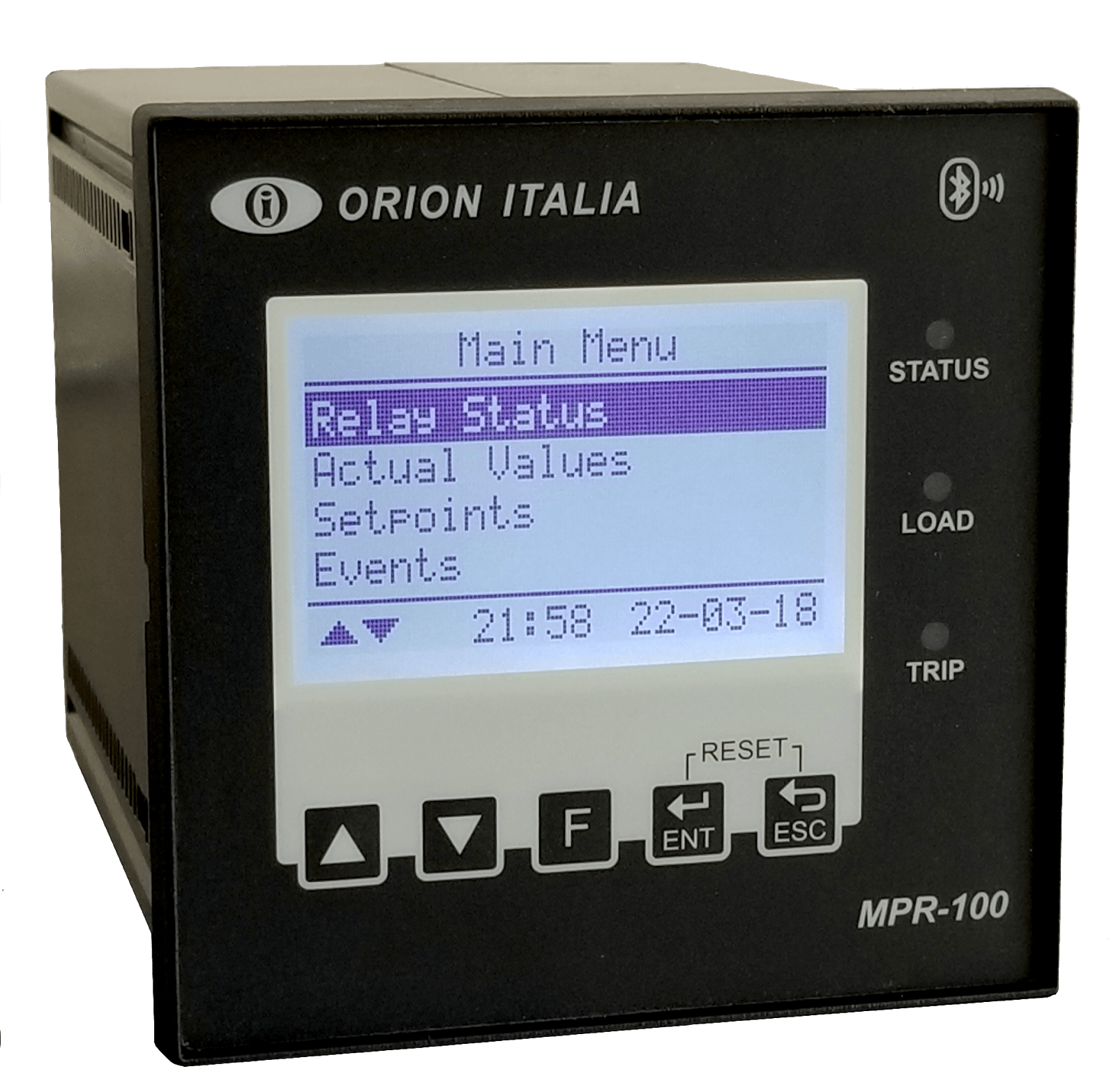

MPR-100

Relè di protezione del motore

MPR-100 rappresenta una soluzione altamente affidabile e intuitiva per la programmazione nelle applicazioni di protezione dei motori, risultando ideale per settori quali la gestione di petrolio e gas, l'industria mineraria e il controllo delle risorse idriche.

Questo sistema offre la possibilità di un monitoraggio remoto attraverso Modbus RS-485, consentendo di verificare in tempo reale le condizioni generali dei motori e assicurando così un'efficienza operativa ottimale e una riduzione dei tempi di inattività.

Inoltre, tutti i modelli di MPR-100 sono dotati di una sofisticata protezione termica, garantendo un livello superiore di sicurezza e durabilità per i motori in asincroni.

Applicazioni

• Misurazione e protezione di motori asincroni trifase
• Utilità commerciale e industriale
• Controllo flessibile e dinamico per la riduzione del carico
• Analisi della qualità dell'energia
• Automazione del Centro Controllo Motori CCM

Misurazione digitale

• Correnti di fase a vero valore efficace
• Tensione di linea RMS
• Potenza attiva (kW)
• Potenza reattiva (kvar)
• Potenza apparente (kVA)
• Fattore di potenza (PF)
• Calcolo distorsione di tensione e corrente
• Frequenza (Hz)
• Armoniche di tensione e corrente (fino alla 11a)
• Corrente di terra vettoriale
• Energia
• Sequenza di fasi


Applicabilità

• Sistemi: trifase Wye o Delta
• Frequenza: 50/60 Hz
• Corrente: fino a 6000 A max (o fino a 400 A max con TA standard Orion Italia per MPR)
• Voltaggio: fino a 277/480Vac (misura diretta) o TV esterno

Segnalazione e Programmazione

• HMI grafico LCD e LED
• Indicazione di condizioni di guasto
• Indicazione dello stato del sistema


Comunicazione

• Porta RS485, protocollo Modbus RTU


Protezione e funzionalità

• Sottotensione ANSI 27
• Sovratensione ANSI 59
• Inversione di fase ANSI 47
• Inceppamento meccanico
• Protezione da sovraccarico (capacità termica) ANSI 49
• Temporizzatore di accelerazione
• Squilibrio corrente ANSI 46
• Guasto verso terra ANSI 51G (TEMPORIZZATO)
• Aumento del carico
• Sottocorrente ANSI 37
