DPI-A
Relè di protezione da sovracorrente di fase e guasto a terra

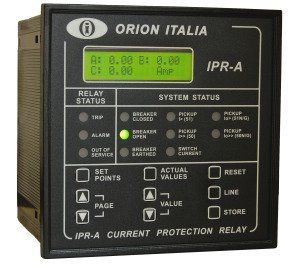

Il relè di protezione corrente IPR-A è progettato per proteggere le linee di media tensione da scenari di sovracorrente e cortocircuito presenti in guasti di linea o guasti a terra anche in presenza di disturbi. Le correnti vengono misurate attraverso i trasformatori di corrente (CT) di ciascuna linea. Le informazioni vengono elaborate internamente al fine di intraprendere le attuali azioni di protezione definite dagli standard ANSI, IAC o IEC.
Applicazioni
- Protezione primaria e di backup per linee di alimentazione, centrali elettriche e sistemi di distribuzione industriale
- Protezione di trasformatori, linee aeree, cavi e generatori
- Consentire l'apertura dell'interruttore/sezionatore nei limiti della sua portata, lasciando l'interruzione del circuito ai fusibili in caso di corto circuito
Protezione e funzionalità
- (50) Sovracorrente istantanea
- (50N/50G) Sovracorrente di terra istantanea
- (51) Sovracorrente della fase temporale inversa
- (51N/51G) Sovracorrente di terra a tempo inverso
- Curve ANSI, IAC o IEC/BS142 incluse:
- moderatamente inverso
- inverso normale
- molto inverso
- estremamente inverso
- tempo definito
- Livello di rilevamento dell'allarme di sovraccarico
- kA accumulati per fase all'interruzione dell'interruttore
Caratteristiche
- Rapporto primario TA selezionabile in passi di 5 A (da 10 A a 6000 A)
- Misura delle correnti RMS di linea e di terra
- 1 relè di sgancio e 2 relè ausiliari programmabili
- Controllare la caduta di potenza o il relè di guasto interno
- Ingressi digitali: 1 stato interruttore - 3 programmabili
- Programmazione tramite touchpad
- Funzionamento dell'interruttore e guasto dello sgancio
Segnalazione
- Indicazione del display LED e LCD
- Indicazione della corrente di fase e di terra
- Causa dell'ultimo intervento e memorizzazione dei valori
- Indicazione e memorizzazione delle condizioni di guasto e dei loro valori
- LED soglia per 50/50 N, 51/51 N
Comunicazione
- Porta di comunicazione: (1) RS232 e (2) RS485
- Programmazione remota dei setpoint
- Protocollo di comunicazione: Modbus RTU (disponibile modello con ethernet)
