Relè di protezione a terra

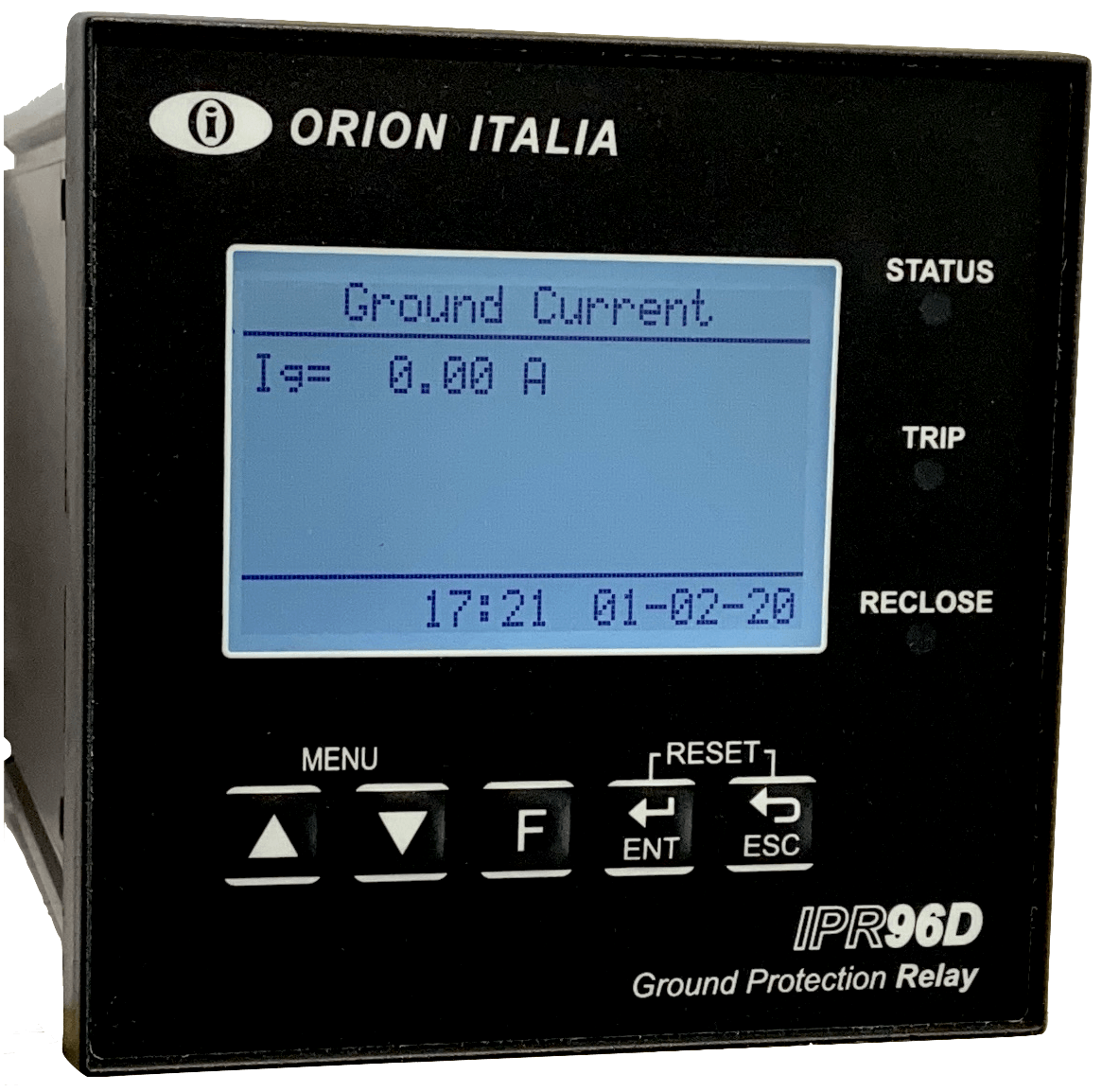

IPR96D
Relè di protezione a terra
Ground Protection Relay (IPR96D) has been designed to measure the ground RMS current under normal conditions or under disturbances.
The current signals are sensed throughout a current transformer (CT). This information is internally processed by the microprocessor in order to take the current protection actions defined under ANSI, IAC or IEC standard.
Documenti PDF
Applicazioni
- Protezione primaria e di backup per alimentatori, centrali elettriche e sistemi di distribuzione industriale
Caratteristiche
- Rapporto TA primario (Passo: 5 A; Intervallo: 5 - 5000 A)
- Misura della corrente RMS a terra
- 1 relè di sgancio e 2 relè ausiliari programmabili
- Controllare la perdita di alimentazione o il relè di guasto interno
- Funzionamento dell'interruttore ed errore di sgancio
- Funzioni di ingresso digitale:
- SGANCIO (trip) remoto
- RESET remoto
- attivazione relè ausiliario remoto
- Stato dell'interruttore
Protezione e funzionalità
- (50G / 50N) Sovracorrente istantanea di terra
- (51G / 51N) Sovracorrente temporizzata di terra 1
- (51G / 51N) Sovracorrente temporizzata di terra 2
- Curve ANSI, IAC o IEC / BS142 incluse:
- leggermente inversa
- normalmente inversa
- molto inversa
- estremamente inversa
- tempo indipendente
Segnalazione
- LED e display LCD
- Indicazione della corrente di terra
- Indicazione e memorizzazione tramite una funzione pop-up, delle condizioni di guasto e dei loro valori
Comunicazione
- Porta di comunicazione RS485
- Programmazione remota dei setpoint
- Protocollo di comunicazione: Modbus RTU
