รีเลย์ที่ใช้ในการป้องกันหม้อแปลงไฟฟ้า

รีเลย์และหม้อแปลง

หม้อแปลงไฟฟ้าเป็นองค์ประกอบหลักของการติดตั้งระบบไฟฟ้า และรีเลย์เป็นอุปกรณ์ควบคุมที่สำคัญในการทำงานร่วมกัน ดังนั้นรีเลย์และหม้อแปลงไฟฟ้าจึงเป็นคู่หูทางไฟฟ้าที่สมบูรณ์แบบ การตรวจสอบค่าหม้อแปลงที่ถูกต้องตามเวลาจริงเป็นสิ่งสำคัญในการคงไว้ซึ่งบริการ ป้อนโหลดที่ต้องพึ่งพา และยืดอายุการใช้งาน เทคโนโลยีดิจิตอลช่วยให้ควบคุมอุณหภูมิของหม้อแปลงชนิดแห้ง (เรซินหล่อ) โดยใช้รีเลย์ป้องกัน (ANSI 49) เพื่อป้องกันไม่ให้อุณหภูมิสูงเกินไป

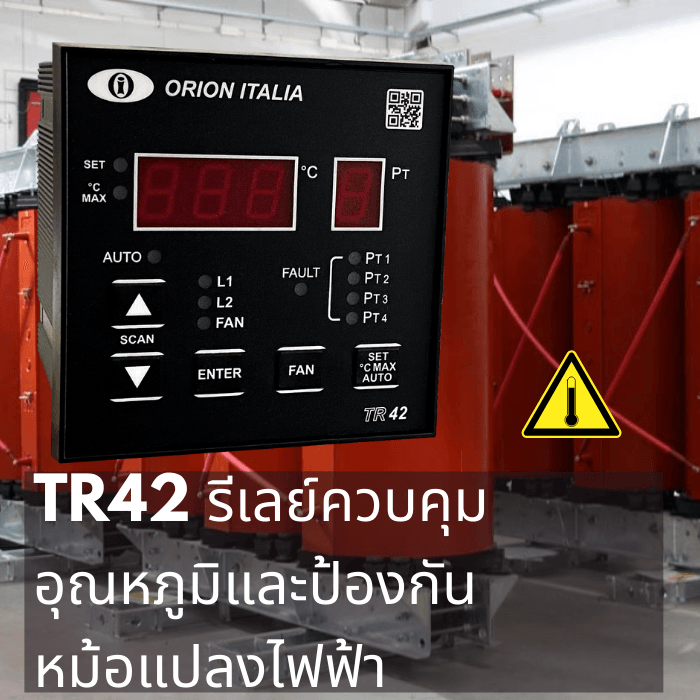

เราเป็นผู้ผลิต TR42 Cast Resin Transformer Protection Relays โดยมีการติดตั้งและใช้งานหลายพันเครื่องทั่วโลก คลิกที่นี่เพื่อรับข้อมูลเพิ่มเติมเกี่ยวกับรีเลย์ควบคุมอุณหภูมิและดาวน์โหลดคู่มือฉบับสมบูรณ์ในรูปแบบ pdf

รีเลย์ที่ใช้ในหม้อแปลงสำหรับควบคุมอุณหภูมิ

รีเลย์ที่ใช้สำหรับการควบคุมอุณหภูมิในหม้อแปลงชนิดแห้ง (เรซินหล่อ) หมายถึงการป้องกันไฟฟ้า 49 (ANSI 49) ฟังก์ชันภาพความร้อนหรืออุณหภูมิ) เป็นรีเลย์ที่มีหลักการที่เข้าใจง่ายมาก โดยจะคอยตรวจสอบอุณหภูมิของขดลวดแต่ละเส้นอย่างต่อเนื่อง (หม้อแปลง 3 เฟส) โดยข้อมูลนี้จะแสดงสัญญาณเตือน ส่งคำสั่งการเดินทาง ปิด/เปิดการระบายอากาศแบบบังคับเพื่อระบายความร้อน ตลอดจน ส่งข้อมูลโดยพอร์ตการสื่อสาร (RS-485 / ModBus) ไปยังระบบ SCADA ในพื้นที่หรือข้อมูล Cloud (อินเทอร์เน็ต) ชนิดใดก็ได้ รีเลย์เหล่านี้สามารถทำงานได้กับหม้อแปลงแห้ง / เรซินชนิดใดก็ได้ กำลังใดๆ (KVA) หรือระดับแรงดันไฟฟ้า (kV) เพียงปรับลักษณะที่ต้องการในการเขียนโปรแกรมรีเลย์ ดำเนินการเดินสายตามที่ต้องการ และคุณจะมีหม้อแปลงไฟฟ้าป้องกันโดย รีเลย์อุณหภูมิ

ราคารีเลย์ป้องกันหม้อแปลงไฟฟ้า

อุปกรณ์ไฟฟ้าบังคับที่เกี่ยวข้องกับหม้อแปลงไฟฟ้ากำลังคือรีเลย์ป้องกัน มีหม้อแปลงสำหรับการใช้งานทุกประเภท: บริการเสริม การสร้าง การเปลี่ยนแปลง การขนส่ง โดยปกติหม้อแปลงชนิดแห้ง / เรซินหล่อจะถูกติดตั้งสำหรับบริการเสริมในอุตสาหกรรมขนาดใหญ่ แหล่งจ่ายไฟของบริษัท ศูนย์การค้า การใช้งานในที่พักอาศัย โรงแรม หรือการติดตั้งขนาดกลางใดๆ รีเลย์ป้องกันสำหรับหม้อแปลงชนิดแห้งเป็นแบบดิจิตอล (ขึ้นอยู่กับการเขียนโปรแกรมและไมโครโปรเซสเซอร์) เนื่องจากมีการตอบสนองความเร็วสูง ต้นทุนต่ำ และความน่าเชื่อถือสูง นอกเหนือจากคุณสมบัติพิเศษ เช่น การเชื่อมต่อกับระบบคอมพิวเตอร์ภายนอกผ่านพอร์ตการสื่อสาร และไม่เพียงแต่ ฟังก์ชันการป้องกันขั้นพื้นฐาน แต่ยังควบคุมฟังก์ชันเพื่อการใช้งานรีเลย์เหล่านี้ได้ดียิ่งขึ้นในราคาต่ำ ราคาของรีเลย์ป้องกันอุณหภูมิสำหรับหม้อแปลงไฟฟ้าจะขึ้นอยู่กับฟังก์ชันที่มี เช่นเดียวกับความเป็นไปได้ในการสื่อสาร อินพุตและเอาต์พุตดิจิทัล TR42 มีราคาต่ำเมื่อเทียบกับลักษณะทางเทคนิคที่มี

วิธีป้องกัน Transformer

เพื่อป้องกันหม้อแปลงไฟฟ้า มีหลายวิธีตามเทคโนโลยีของหม้อแปลงไฟฟ้า (ในกรณีนี้ เราจะเน้นที่เรซินชนิดแห้ง – คาสต์เรซิน) สิ่งสำคัญที่สุดในการปกป้องหม้อแปลงคือ:

1.- แรงดันไฟ (แรงดันเกิน, แรงดันไฟต่ำ): เนื่องจากค่าที่สูงมากอาจส่งผลต่อการเสื่อมสภาพของฉนวนของขดลวด นอกจากนี้ ต้องรักษาความผันแปรของแรงดันไฟฟ้าสูงหรือต่ำให้อยู่ในช่วงการทำงานเพื่อจ่ายไฟ โหลดที่มีค่าที่ถูกต้อง มักใช้รีเลย์ควบคุมแรงดันไฟฟ้าสำหรับสิ่งนี้

2.- กระแสไฟ: ต้องตรวจจับกระแสไฟเกินและกระแสเกินทันที (ไฟฟ้าลัดวงจร) เพื่อป้องกันความเสียหายภายในของหม้อแปลงที่ไม่สามารถย้อนกลับได้ มักใช้รีเลย์ป้องกันกระแสเกินสำหรับสิ่งนี้

3.- อุณหภูมิ: ค่านี้สามารถเพิ่มหรือลดได้ตามอุณหภูมิแวดล้อม โหลดที่เชื่อมต่อ (กำลัง) และลักษณะภายในของแกนกลาง ขดลวด หรือจุดต่อ การควบคุมจะทำด้วยรีเลย์ป้องกันซึ่งมีอินพุตที่วัดได้จริง เวลาอุณหภูมิของขดลวดและรันคำสั่งตามโปรแกรมเช่นปลุก, เดินทาง, เปิด / ปิดพัดลมระบายความร้อน

รีเลย์หม้อแปลง

รีเลย์หม้อแปลงไฟฟ้าเป็นอุปกรณ์ป้องกันในการวัดตัวแปรไฟฟ้าและกายภาพเรซินหล่อ (ชนิดแห้ง) แบบดิจิทัล เช่น กระแส ฮาร์โมนิก และอุณหภูมิที่มีความสำคัญต่อความสมบูรณ์ทางกลของหม้อแปลงไฟฟ้า อุปกรณ์นี้ยังสามารถควบคุมการระบายอากาศของหม้อแปลง (FAN) เพื่อรักษาอุณหภูมิการทำงานที่ดี หรือสามารถถอดแหล่งจ่ายไฟออกได้ทันที ขึ้นอยู่กับระดับปัจจุบันและอุณหภูมิที่สูงกว่า

รีเลย์ดิจิตอลที่ใช้ในการป้องกันอุณหภูมิของหม้อแปลงไฟฟ้า

ตลอดหลายปีที่ผ่านมา เทคโนโลยีได้ปรับปรุงทุกอย่าง รวมถึงรีเลย์ป้องกัน ปัจจุบันเรามีรีเลย์ป้องกันอุณหภูมิแบบดิจิตอลสำหรับการป้องกันหม้อแปลง โดยอิงจากไมโครโปรเซสเซอร์ พร้อมจอแสดงผล LED พอร์ตสื่อสาร อินพุตและเอาต์พุตดิจิตอล พร้อมความสามารถในการจัดเก็บข้อมูลและการเขียนโปรแกรมภายในเพื่อปรับแต่ง การกระทำที่ดำเนินการ รีเลย์ป้องกันแบบดิจิตอลเหล่านี้จะเรียกใช้คำสั่งในเวลาจริงพร้อมค่าอุณหภูมิจริงที่อ่านจากเซ็นเซอร์ที่เชื่อมต่อโดยตรงกับหม้อแปลงไฟฟ้า (ค่าการวัดแสงจริง) ความสามารถของอุปกรณ์เหล่านี้ได้รับการปรับปรุงเมื่อเวลาผ่านไป ปัจจุบันเป็นเทคโนโลยีที่ซับซ้อนมาก ซึ่งทำขึ้นเพื่อปรับปรุงภาคไฟฟ้า มีความปลอดภัยมากขึ้นสำหรับการติดตั้งระบบไฟฟ้าและผู้ปฏิบัติงานที่เป็นมนุษย์ และยืดอายุการใช้งานของหม้อแปลงเหล่านี้โดยป้องกันการทำงานภายใต้สภาวะภายนอกที่ผู้ผลิตแนะนำ

การป้องกันหม้อแปลง

หม้อแปลงไฟฟ้าเป็นเครื่องจักรที่มีราคาแพงมากดังนั้นจึงต้องได้รับการปกป้องให้มากที่สุดเท่าที่จะเป็นไปได้ยิ่งมีกำลังสูงขึ้นและที่สำคัญกว่านั้นก็มีอุปกรณ์ป้องกันที่เกี่ยวข้องมากขึ้นรายการต่อไปนี้รวมถึงการป้องกันหม้อแปลงสำหรับรุ่นน้ำมัน (ในกรณี แบบแห้งกำลังน้อย ใช้แค่บางตัว)

ความแตกต่าง: จริง ๆ แล้วเปรียบเทียบระหว่างกระแสหลักและกระแสรองของหม้อแปลงไฟฟ้า หากกระแสไม่สมดุลเกิดขึ้น สัญญาณ Trip จะกระตุ้น

กระแสเกิน: กระแสใด ๆ ที่สูงกว่าเกณฑ์และเวลาจะสร้างการเดินทาง

แรงดันไฟเกิน: เพื่อป้องกันหม้อแปลงไฟฟ้าจากแรงดันไฟเกินที่ความถี่กำลังหรือแหล่งกำเนิดในบรรยากาศ ตัวป้องกันไฟกระชากที่เพียงพอจะต้อง

จะถูกติดตั้ง

ข้อบกพร่องของโลกที่ถูกจำกัด (REF): เป็นความผิดปกติโดยไม่ได้ตั้งใจระหว่างตัวนำที่มีชีวิตกับโลก การป้องกัน REF นั้นรวดเร็วและสามารถแยกข้อผิดพลาดของขดลวดได้อย่างรวดเร็วมาก ซึ่งจะช่วยจำกัดความเสียหายและค่าใช้จ่ายในการซ่อมแซมที่ตามมา

Buchholz: ก๊าซที่เคลื่อนที่ไปในทิศทางของผู้พิทักษ์น้ำมันหรือคลื่นกระแทกที่เกิดจากการพัฒนาก๊าซอย่างรวดเร็วจะกระตุ้นระบบส่งสัญญาณของรีเลย์ Buchholz

Tank Earth: การป้องกันกระแสเกินจากกระแสที่ไหลจากโครงถังลงสู่พื้น

Overfluxing: ความหนาแน่นของฟลักซ์แม่เหล็กในขดลวดเป็นสัดส่วนโดยตรงกับแรงดันเหนี่ยวนำและแปรผกผันกับความถี่ ระบบป้องกันทำงานเมื่ออัตราส่วนนี้เพิ่มขึ้นเหนือระดับปกติ

ความร้อน: ขึ้นอยู่กับการวัดกระแสและค่าคงที่เวลาความร้อนของหม้อแปลงไฟฟ้าหรือโดยการวัดอุณหภูมิโดยตรงของคอยส์

ประเภทของรีเลย์ป้องกันหม้อแปลงไฟฟ้า

Transformer Protection Relay มีให้เลือกหลากหลายตามประเภทของหม้อแปลงและกำลังของหม้อแปลง Ansi 49 รีเลย์ป้องกันอุณหภูมิ, Ansi 50 การป้องกันกระแสเกินในระยะสั้น, Ansi 51 การป้องกันกระแสเกินเป็นเวลานาน, Ansi 87 T การป้องกันส่วนต่างของหม้อแปลง การป้องกันความผิดพลาดของโลก (จำกัด) Ansi 80 Buchholz Relay - การตรวจจับก๊าซ-. เครื่องวัดก๊าซและความชื้นที่ละลายน้ำ, เครื่องวัดความดันแบบบูช ANSI 26 – อุปกรณ์ระบายความร้อนด้วยอุปกรณ์ ANSI 24 รีเลย์กระตุ้นมากเกินไป
