Analizador de Redes Eléctricas y Protección

EMR-100

Analizador de Redes Eléctricas y Protección

El relé EMR-100 ha sido diseñado para el monitoreo continuo de parámetros eléctricos en sistemas monofásicos o trifásicos de media o baja tensión. Permite la monitorización directa o remota de las condiciones generales del sistema.

Algunas versiones disponibles del EMR-100 también se pueden utilizar para controlar el proceso de producción gracias a los contactos programables adecuados para diversas aplicaciones.

Aplicaciones

• Medición de alimentadores de distribución, transformadores, generadores, bancos de condensadores y motores
• Utilidad comercial e industrial
• Control flexible para reducción de carga a demanda, factor de potencia, entre otros
• Análisis de calidad de energía

Medida digital

• True RMS corriente de fase y de tierra*
• True RMS tensión de fase+ y de linea
• Energía
• Potencia activa positiva y negativa (kW) y potencia reactiva (kvar)
• Últimas y máximas lecturas de demanda para:
• corriente de fase (A)
• potencia activa (kW)
• potencia reactiva (kvar)
• potencia aparente (kVA)
• Frecuencia (Hz)
• Voltaje y desequilibrio de corriente
• Análisis de tensión y corriente de armónicos hasta la número 11
• Factor K de corriente

Señalización y Programación

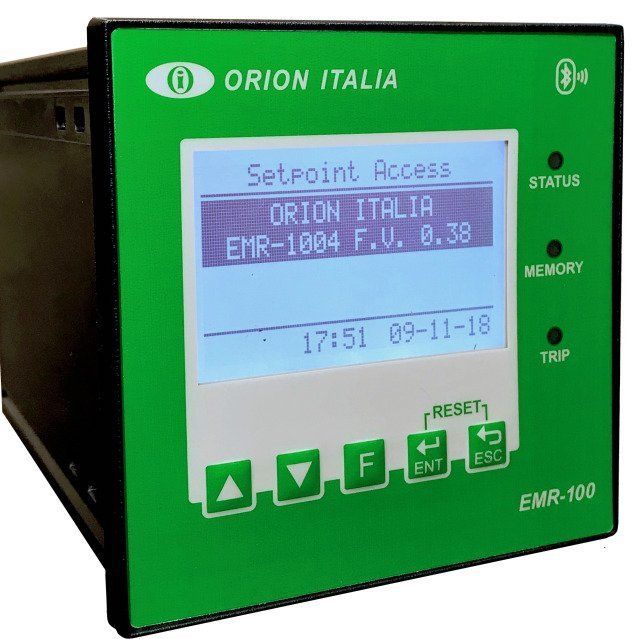

• Pantalla LCD gráfica 128x64
• LED de estado
• Indicación y almacenamiento de las condiciones de fallo y sus valores*

Nivel de umbral de contacto de salida

• Sobreintensidad de tierra y neutro
• Voltaje mínimo
• Max /- KW
• Bajo voltaje
• Sobretensión
• La demanda de energía

Comunicación

• 1 puerto RS485, protocolo Modbus RTU
• Bluetooth

*Dependiendo de la actualización del firmware

+Dependiendo del voltaje, tipo de conexión de corriente
