Transformadores de corriente de baja tensión
TC medición/protección homopolares o de fase
Aislamiento en seco
- Transformadores de cable/barras
- Niveles de aislamiento 0,72/3 kV (rms)
- Frecuencia nominal 50/60 Hz
- Corriente primaria hasta 4000 A
- IP20
- Temperatura ambiente de trabajo -10 ÷ 70° C
- Clase bajo pedido** 5P10/5P15/5P20/0,5/0,2/0,2 S
- Corriente secundaria 1 A/5 A (otras corrientes, bajo pedido)
- Diámetros interiores disponibles: 60 mm - 80 mm - 110 mm - 160 mm - 200 mm
- Según las normas IEC 61869-2
- Aislamiento seco
- Estuche de plástico autoextinguible
- Uso interior
**Dependiendo de la relación y el rendimiento
TC medición/protección homopolares o de fase
Aislamiento en resina
- Transformadores de corriente a cable
- Niveles de aislamiento 0,72/3 kV (rms)
- Frecuencia nominal 50/60 Hz
- Corriente primaria 100 A a 4000 A
- IP20
- Temperatura ambiente de trabajo -10 ÷ 70 ° C
- Clase bajo pedido** 5P10/5P15/5P20/0,5/0,2/0,2 S
- Corriente secundaria 1 A/5 A (otras corrientes, bajo pedido)
- Diámetro interior 106 mm
- Según las normas IEC 61869-2
- Aislamiento en resina
- Estuche de plástico autoextinguible
- Uso interior
**Dependiendo de la relación y el rendimiento

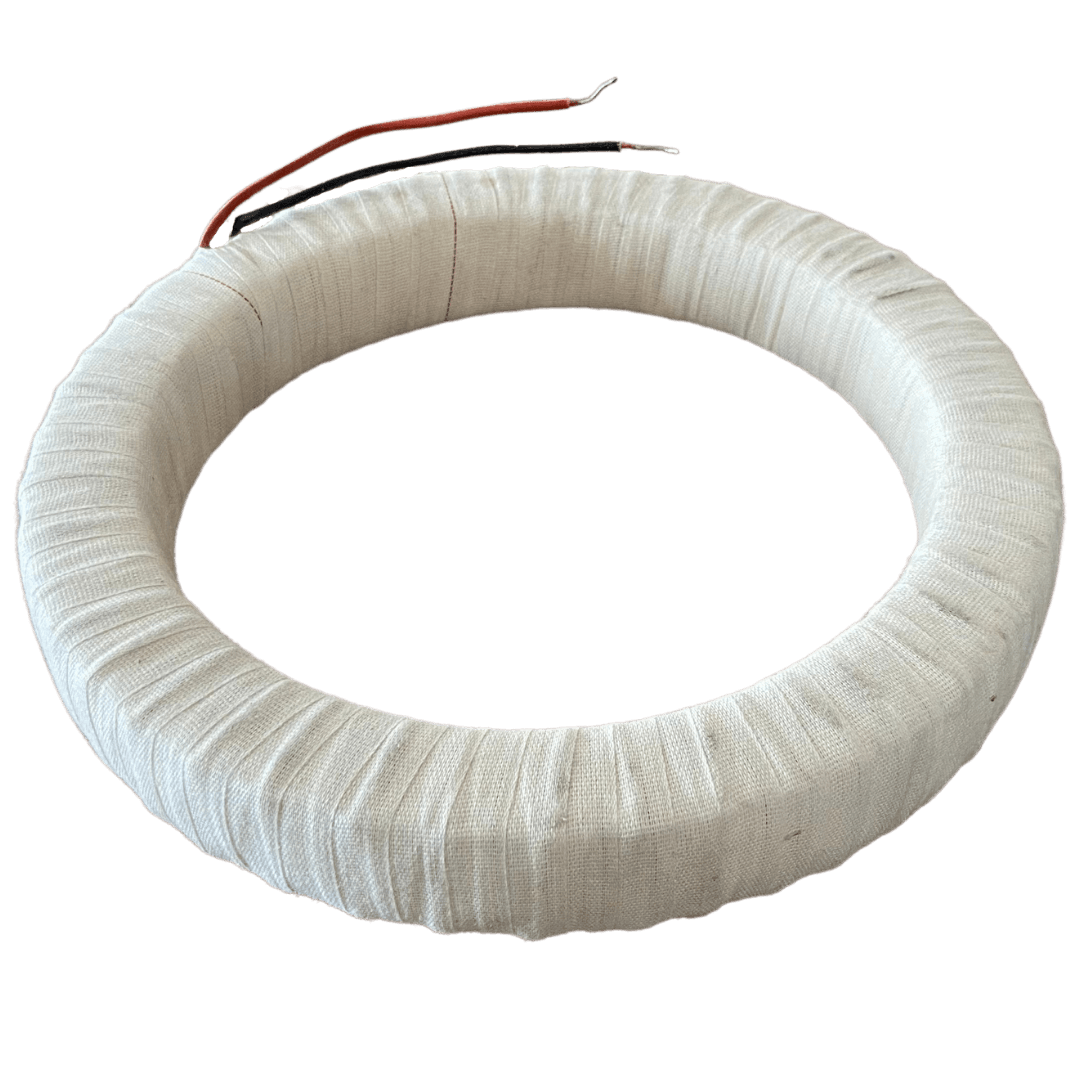

TC medición/protección de fase
Aislamiento en aceite
- Adecuado para transformador de aceite
- Niveles de aislamiento 1.2/6/ kV
- Frecuencia nominal 50/60 Hz
- Corriente primaria de 100 A a 4000 A
- Clase bajo petición** 5P10 / 5P15 / 5P20
- Corriente secundaria 1 A / 5 A (otras corrientes bajo petición)
- Diámetro interior (bajo petición)
** dependiendo de la relación y el rendimiento
