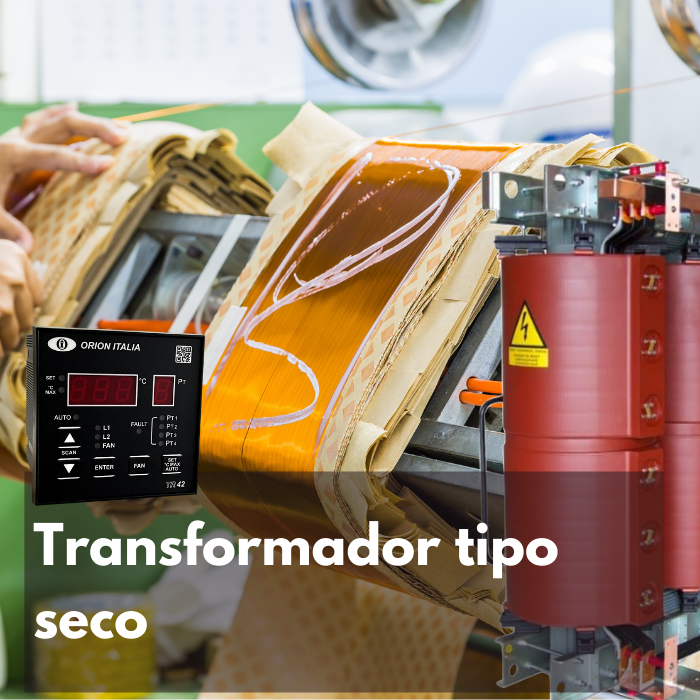

Transformador seco

¿Qué es un Transformador tipo seco?

Es una máquina eléctrica (refrigerada a través de aire) para subir o bajar voltajes AC, para adaptarlos a las condiciones de funcionamiento de los dispositivos conectados dentro de un rango de voltaje (superior e/o inferior), además tienen la capacidad de separar galvánicamente ambos niveles de voltaje, todo esto de forma segura sin afectar la frecuencia. Los devanados de un transformador de tipo seco se encuentran envueltos en aire, resina epoxi o completamente encapsulados, es decir, no están impregnados ni sumergidos en ningún líquido como aceites, siliconas o materiales similares.

Los transformadores de tipo seco se utilizan comúnmente para media tensión, como transformadores de servicios auxiliares en grandes plantas o sistemas eléctricos, suministro de industrias y empresas de todo tipo, centros comerciales, escuelas, instituciones, distribución/suministro residencial, y una extensa lista de otros usos. Estos Transformadores son máquinas estáticas sin partes móviles, lo que contribuye a alargar su vida útil y minimizar el mantenimiento.

Son el dispositivo más importante en un sistema eléctrico, por este motivo debemos protegerlos al máximo. Somos expertos en relés de protección, fabricamos relés de protección para transformadores tipo seco con cientos de miles de unidades instaladas en todo el mundo, haga clic a continuación para conocerlo:

• Relé para Transformador tipo seco: maximiza la "vida útil" y reduce los cortes de energía en tu sistema eléctrico.


Diferencia entre transformador tipo seco y transformador en aceite

Las diferencias entre estos dos tipos de transformadores son:

Mantenimiento: Los transformadores en aceite requieren mantenimiento de aceite. Es necesario muestrear el aceite, cosa que no es necesaria para los transformadores tipo seco.

Eficiencia: el tipo seco tiene una mayor pérdida de energía. Los transformadores en aceite tienen una mejor eficiencia energética y, como resultado, una vida útil más larga.

Costos de operación (energía): Los transformadores tipo seco tienen costos de energía (pérdidas) más altos que los transformadores en aceite.

Ruido: Los transformadores en aceite tienen un nivel de ruido de funcionamiento más bajo.

Reciclabilidad: El transformador en aceite tiene una reciclabilidad de metal/cobre más fácil.

Capacidades de voltaje: Los transformadores tipo seco están diseñados para aplicaciones de potencia pequeña a mediana (voltajes más bajos que los tipos en aceite). Los transformadores en aceite manejan cargas más altas a voltajes más altos.

Seguridad en la ubicación: El tipo seco se usa en edificios, porque son más seguros para el medio y son menos inflamables, ideal para centros comerciales, hospitales, complejos residenciales. Los transformadores en aceite se utilizan en instalaciones al aire libre debido a la posibilidad de fugas de aceite con un mayor riesgo de incendio, pero estas unidades son más respetuosas hacia el medio ambiente.

Lista de mantenimiento preventivo para transformadores tipo seco

Los siguientes pasos son esenciales para el mantenimiento preventivo de transformadores tipo seco:

- Limpie los devanados de AT y BT de cualquier depósito de polvo, suciedad y/o condensación. Utilice una aspiradora para evitar la dispersión de suciedad y polvo en el transformador.

- Limpie la habitación y revise la protección de las ventanas para ver si hay roturas.

- Compruebe que el techo de la habitación no presente infiltraciones de agua.

- Verifique el aumento de temperatura del devanado en condiciones normales.

- Compruebe que los cables y las barras colectoras estén apretados.

- Inspeccione el aislamiento en busca de decoloración o signos de daño por calor.

- Controle los amortiguadores de aislamiento para detectar signos de deterioro.

- Limpie y compruebe la funcionalidad de los ventiladores de refrigeración.

Cambiador de TAP del transformador tipo seco

Un cambiador de tomas (TAPS) siempre está ubicado en la parte central del devanado MT y es un interruptor de barra colectora que se usa para cambiar la tensión de salida de un transformador. Al modificar la posición del cambiador de TAPS, cambiará la relación del transformador. En operaciones normales, las tensiones en media tensión no siempre son nominales.

 Hay 2 tipos comunes: cambiador de TAPS desenergizado (DETC) y un cambiador de TAPS en carga (LTC)

Requisitos de autorización para transformadores tipo seco y código HS

Documentos de importación son importante para evitar problemas con las autoridades locales. El fabricante debe proporcionar el código HS correcto en el momento de la orden de compra. Las leyes locales sobre seguridad en el transporte y cobertura de seguros deben investigarse antes de la orden de compra, y siempre se requiere el código HS.

Los códigos del Harmonized System (HS) se utilizan comúnmente en todo el proceso de exportación de mercancías. El Harmonized System es una nomenclatura internacional para la clasificación de productos. Permite a los países clasificar los bienes comercializados con fines aduaneros. A nivel internacional, el Harmonized System (HS) es un sistema de códigos de seis dígitos.

Dimensiones y peso del transformador tipo seco

Durante el transporte, el transformador seco debe fijarse adecuadamente según lo indicado por el fabricante. Las conexiones de AT y BT no deben ser tensionadas por las correas de sujeción. Una vez que el transformador llega a destino, es muy recomendable examinarlo cuidadosamente. En particular, los terminales y conexiones de AT y BT, presencia de rayones y/o grietas en los devanados de MT, integridad del recinto de protección, presencia de impurezas, suciedad, cuerpo extraño, humedad o agua.

Transformador tipo seco de alto voltaje

Dry type transformers are normally found with a primary voltage of 30KV, 20KV, 15KV and 10KV.   The high voltage winding (HV winding) requires  enormous technical know-how.   Cast resin transformers are characterized by the conductors of the HV winding being embedded completely in an enclosed cast resin body.   Surge-proof double-layer winding enables the handling of high surge voltages.  These special features imply a high degree of safety both regarding operation and security.

Transformador trifásico tipo seco

Los transformadores trifásicos tipo seco se utilizan para convertir la media tensión de la red trifásica en baja tensión. Para satisfacer la amplia gama de áreas de aplicaciones involucradas, estos transformadores están esencialmente disponibles en los mismos tipos de diseños que los transformadores monofásicos:

• Transformador trifásico tipo seco: versión de devanado separado

• Transformador serie trifásico: versión de devanado autotransformador

• Transformador trifásico de seguridad, seccionador, de red o aislante: versión de devanado separado

El devanado de un transformador seco están bajo resina epoxi o completamente encapsuladas, y no están sumergidas en ningún líquido como aceites, siliconas o materiales similares.

Los transformadores trifásicos tipo seco se utilizan comúnmente para media tensión, como transformadores de servicios auxiliares en el suministro de industrias, centros comerciales, instituciones, residencial y una extensa lista de otros usos. Estos Transformadores son máquinas estáticas sin partes móviles, lo que contribuye a alargar su vida útil y minimizar el mantenimiento.
