Control de temperatura Transformador

TR42

Control de temperatura, sensor, relé de protección de monitoreo para transformadores secos y en resina

El TR42 es un relé de monitoreo, control y sensor de temperatura (relé de protección de transformador 49) para transformadores trifásicos de resina fundida/tipo seco de cualquier voltaje (kV) y nivel de potencia (kva). Sus principales funciones son ejecutar acciones en tiempo real según a los sensores de temperatura de los devanados del transformador y a la programación personalizada, como encendido/apagado del ventilador de refrigeración, alarma o disparo. Puerto de comunicación RS485 incluido.

Nuestro relé de protección de transformador (49 relés) como monitoreo de temperatura de transformador tipo seco o de resina fundida, con 4 sensores PT100 y control de ventilador ayuda en días calurosos o escenarios de sobrecorriente a lograr más kva, evitando sobretemperatura. Transformadores eléctricos trifásicos en aplicaciones > 10 kV, interiores o exteriores. Una gran alternativa a las soluciones de sensores ptc. 100% compatible con TR-42S1 y TR-42C1

REGISTRAR EL PRODUCTO

SOLICITAR PRESUPUESTO

Documento PDF

DESCARGAR DOCUMENTOS

Características

4 entradas RTD PT100 (3 cables)
Visualización de la temperatura real.
Visualización y almacenamiento de la temperatura más alta de cada RTD
3 contactos de salida programables de 0° a 220°C nivel 1, nivel 2 y control FAN
Modo ventilador automático y “siempre encendido”
Contacto de alarma de fallo TR42 o desconexión PT 100
Arranque automático del ventilador cada semana (protecciones de cojinetes)
Puerto de comunicación RS485 aislado
100% compatible con TR-42S1 y TR-42C1
Código QR para acceder a información de productos y vídeos

Especificaciones técnicas

Escala: -10 ÷ +240 °C
Precisión: ±1% FS ± 1 dígito
Configuraciones: L1, L2, VENTILADOR: 0 ÷ 220 °C
Tensión de alimentación: 85÷264Vac (115÷300Vdc) o 24Vdc (seleccionar modelo)
Consumo máximo de energía: 4VA o 4W
Entradas: 4 sensores de platino PT100 de 3 hilos. Impedancia máxima del cable de 500 ohmios.
Salidas: VENTILADOR: normalmente abierto, Imax 16A 240Vac/24Vdc carga resistiva (7A continuo) /1HP 240 Vac. L1,L2: conmutación 5A(no) res. carga 250 Vac.
FALLO: 5A (nc)
Temperatura de funcionamiento: 0 ÷ 50 °C
Temperatura de almacenamiento: –20 ÷ 70 °C
Humedad relativa: 90% (sin condensación)
Quemar en: 48 horas
Tensión de resistencia dieléctrica: 2 kVac, 60 s
Construcción: según las normas VDE, UL, CEI.
Bloque de terminales: terminales extraíbles para cables de 4 mm² (12 AWG).
Estructura: En ABS autoextinguible con protección frontal (IP54).
Montaje: se fijará en la estructura mediante estribos y tornillos.
Dimensiones: 96x96x114 mm Recorte: 91-0,5x 91-0,5 mm (±0,5 mm)
Peso: 500 gramos
Puerto de comunicación: RS-485 aislado, aislamiento 1500 Vdc. Modbus RTU
Protocolo de comunicación: MODBUS RTU, función: 03h, 04h, 05h, 06h, 10h.
100% compatible con TR-42S1 y TR-42C1

DESCARGAR DOCUMENTOS

Comunicación

Las capacidades de comunicación están disponibles en el TR42 conectando el puerto RS485 en una red controlada por un dispositivo supervisor (PC). El protocolo utilizado es Modbus RTU. Las conexiones deben realizarse con cables trenzados apantallados.

Perfecto para la supervisión remota de la nube.

Funciones y señales

Pantalla de 3 dígitos para lectura de temperatura.
Display de 1 Dígito para la identificación del canal.
Led de fallo para lectura inmediata del estado
Leds de estado de los relés de salida
Función de prueba de visualización
Menú protegido con contraseña
Exploración automática de cada canal de entrada

Entradas PT100

4 entradas programables PT100
Seleccione entre 1 o 4 canales de entrada
Cables de 3 hilos sensor PT100
Rango -10 a 240°C
Detección de cortocircuito o circuito abierto
Led dedicado para el estado de entrada

Control del ventilador

1 relé de salida programable para control de ventilador.
Seleccione entre 3 o 4 canales de entrada
Arranque semanal programable del ventilador para protección de rodamientos

Retrofit

100% compatible con modelos anteriores TR-42S1 y TR-42C1

Mismos RTD de 4 entradas y mismos números de cableado
Mismos contactos de salida y cableado
Ahora con puerto de comunicación en todos los modelos para proyectos preparados para el futuro
Menú y seguridad mejorados.

Como ordenar

Código de orden	Fuente de alimentación	RS-485	4-20mA
TR42CMW	85÷264Vca (115÷300Vcc)	✔	✖
TR42CMB	24Vcc	✔	✖
TR42ADW	85÷264Vca (115÷300Vcc)	✔	✔
TR42ADB	24Vcc	✔	✔

Aplicaciones

Relé del sensor de temperatura

El TR42 es un relé sensor de temperatura para transformador tipo seco (resina fundida) y cualquier nivel de potencia (kva) o voltaje (kV). Este relé de temperatura admite 4 sensores PT-100 con 3 cables. Para aplicaciones en interiores o exteriores, consulte a nuestros técnicos. Nuestro producto no es compatible con sensores PTC. Este relé del sensor de temperatura está optimizado para ansi 49 (sobretemperatura) como consecuencia de sobrecorriente. El control del ventilador también está disponible en todos los modelos.

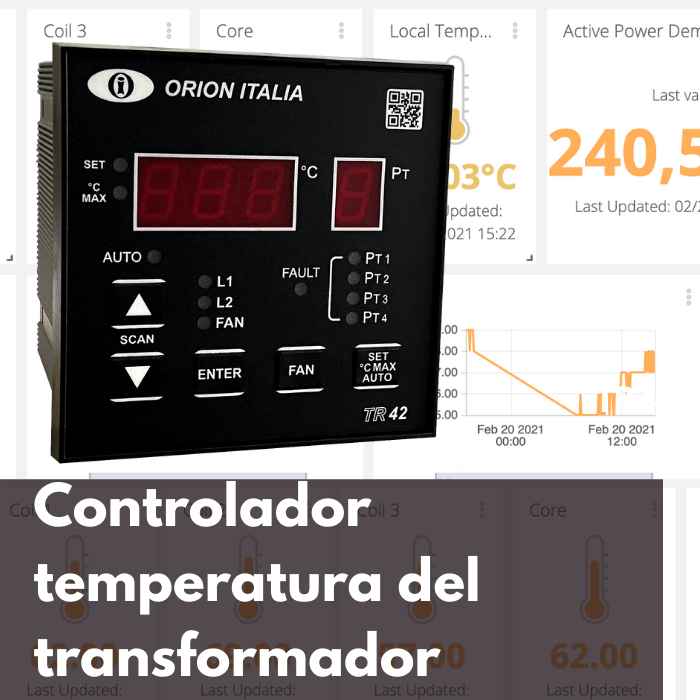

Relé de monitoreo de temperatura

El relé de monitoreo de temperatura TR42 tiene la capacidad de compartir de forma remota los registros de monitoreo de temperatura de cada devanado del transformador a través del puerto de comunicación. Muy importante en ansi 49 (sobretemperatura) y situaciones de sobrecorriente. Los sensores PT-100 y el estado del ventilador también se monitorean de forma remota, especialmente en instalaciones interiores o exteriores. Tipo seco (resina fundida) en cualquier nivel de potencia (kva) o voltaje (kV)

Relé de control de temperatura

Nuestro relé de control de temperatura TR42 ha sido diseñado para cumplir con los requisitos de un relé de protección de transformador además de funciones de control como la gestión de ventiladores para bajar la temperatura debido a sobrecorrientes. El disparo del disyuntor es otra función incluida para evitar sobretemperaturas peligrosas que ayudan al sistema de protección contra incendios del transformador.

49 Relé de protección

El relé de protección de función ANSI 49 se usa comúnmente para nombrar este tipo de dispositivo de protección de temperatura para relés que previenen (indirectamente) sobrecorrientes, sobrecalentamiento o incluso protección contra incendios mediante el control y monitoreo de la temperatura de los devanados de los transformadores en modelos de resina fundida (tipo seco).

Relé de protección de temperatura del transformador

Existe una amplia gama de Relés de Protección de Temperatura de Transformadores según el tipo de transformadores y su potencia, también diferentes métodos de protección, nuestro Relé TR42 es para Transformadores de Aire (tipo seco, resina fundida), la protección de temperatura (ansi 49) se basa en Monitoreado por sensores PT-100 en los devanados del Transformador, el relé controla estos parámetros y realiza acciones de control del ventilador, alarma o disparo según lo programado.
