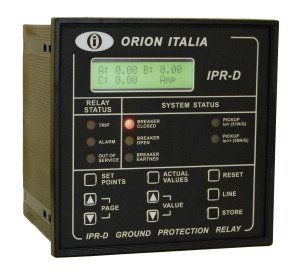

IPR-D
Relé de Sobreintensidad a Tierra
El relé de protección de tierra (IPR-D) ha sido diseñado para medir la corriente RMS de tierra en condiciones normales o bajo perturbaciones.
Las señales de corriente se detectan a través de un transformador de corriente (CT). Esta información es procesada internamente por el microprocesador para tomar las acciones de protección actuales definidas según el estándar ANSI, IAC o IEC.
Aplicaciones
- Protección primaria y de respaldo para alimentadores de servicios públicos, centrales eléctricas y sistemas de distribución industrial
Protección y Funcionalidad
- (50G/50N) Sobrecorriente de tierra instantánea
- (51G/51N) Sobrecorriente de tierra de tiempo inverso
- Las curvas ANSI, IAC o IEC / BS142 incluyen:
- moderadamente inversa
- inverso normal
- muy inverso
- extremadamente inverso
- tiempo definido
- Nivel de activación de alarma de sobrecarga
Comunicación
- Puerta comunicación: (1) RS232 y (2) RS485
- Programación remota de los setpoints
- Protocolo utilizado: Modbus RTU
Características
- Relación primaria de TC seleccionable en pasos de 5 A (5 A a 6000 A)
- Medición de corriente RMS de tierra
- 1 relé de disparo y 3 relé auxiliar programable
- Control de caída de potencia o relé de fallo interno
- Entradas digitales: 1 estado de interruptor y 3 programables
- Programación del touchpad
- Funcionamiento del interruptor y fallo de disparo
Señalización
- Indicación de pantalla LED y LCD
- Indicación de corriente de tierra
- Causa del último viaje y almacenamiento de valores
- Indicación y almacenamiento de las condiciones de fallo y sus valores
- Umbral LED para 50G/N, 51G/N
Accesorios
Transformadores de corriente
