Indicador de temperatura de devanados / Relé para transformadores

Temperatura de devanado en transformador

Los transformadores son uno de los productos más importantes en un sistema eléctrico y su parte más importante son los devanados, por esta razón debemos medir y controlar la Temperatura de los devanados en Transformadores mediante un relé de protección (incluye: ajustes, indicador/medida, controlador, sensor).

Los devanados de un transformador son el núcleo del mismo, en Orion Italia tenemos más de 35 años fabricando relés de protección para transformadores, haga clic a continuación para obtener más información sobre nuestro relé de protección de temperatura de devanados:

• Indicador de temperatura de devanados para transformadores.

Relé de temperatura de devanados

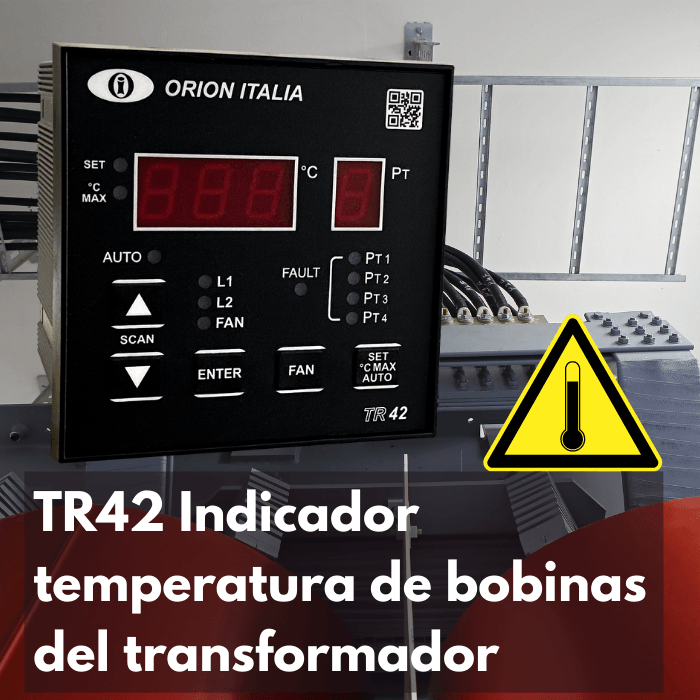

Es un relé de protección que controla la temperatura de cada devanado del transformador y ejecuta comandos de encendido/apagado para ventilación forzada, alarma y disparo del interruptor de potencia.

Un relé de protección de temperatura de devanados para un transformador tipo seco o en resina es digital, basado en un microprocesador o microcontrolador, lo que permite tener muchas más opciones que las básicas, como por ejemplo utilizar sus puertos de comunicación para enviar señales remotas, integrarse en todo tipo de sistemas informáticos, verificar los valores de temperatura en tiempo real o el historial de temperaturas máximas y mínimas almacenadas en el relé de protección.

¿Qué es la temperatura de los devanados? Significado de la temperatura de los devanados

La temperatura de los devanados es el valor de temperatura interna del transformador, el devanado es el componente más importante de un transformador y por lo tanto se debe controlar su temperatura.

La temperatura del devanado de un transformador aumenta con la carga, y también con la temperatura ambiente, el sobrecalentamiento puede ser muy rápido y generar puntos calientes. Se debe controlar la temperatura de los devanados para evitar riesgos, y degradación de los materiales de diseño, generalmente en transformadores tipo seco o en resina epoxi, la medición de temperatura se realiza directamente, mediante sensores PT100 ubicados en los devanados, que miden esta temperatura por contacto.

Indicador de temperatura de devanados

Una vez realizada una instalación con sensores de temperatura colocados en cada devanado de un transformador en resina seca o epoxi, debemos procurar un dispositivo para convertir esas variaciones de resistencia (PT100) en valores en grados (centígrados o cualquier otro estándar), para mostrar estos valores en una pantalla de indicador de temperatura de devanado.

Medidor de temperatura de devanados

Los dispositivos que miden la temperatura en los devanados son sondas o sensores, que requieren un equipo capaz de traducir esta medida en un valor de temperatura real, ya sea un indicador o termómetro. En transformadores secos y en resina, los sensores PT100 se utilizan ampliamente por su estabilidad en la medición dentro de los rangos de temperatura habituales.

Escáner de temperatura de devanados

Un escáner, indicador o monitor de temperatura de devanado es un equipo que mide la temperatura y muestra los grados en una pantalla a LED. Generalmente se integra con los equipos que se instalan para proteger el transformador, como los relés de protección.

Un escáner de temperatura de devanados para transformador seco /  resina  epoxi usualmente se basa en un microprocesador (o microcontrolador), es decir, es un equipo digital, los ajustes están programados para ejecutar acciones (conexión de ventilación forzada, alarma, disparo) cuando la temperatura medida excede los valores de ajuste.

Indicador de temperatura de devanados para transformador de tipo seco y resina epoxi

Los devanados de un transformador en resina colada o de tipo seco deben cuidarse al máximo para mantener intacta su vida útil, debe disponerse de un indicador de temperatura del devanado del transformador para conocer esta variable en todo momento y ejecutar acciones automáticas programadas según la temperatura. A veces se usa el acrónimo WTI para “winding temperature indicator” (indicador de temperatura del devanado) para transformadores en aceite en referencia al termómetro de temperatura del punto caliente. Otras iniciales relacionadas son OTI para señalar “oil temperature indicator” (indicador de temperatura del aceite).

Generalmente, el indicador de temperatura del devanado de un transformador en resina de tipo seco y fundido muestra los valores en una pantalla a LED, integrada en el relé de protección de temperatura del transformador.

Sensor de temperatura de devanados PT100

En los transformadores en resina epoxi y de tipo seco, los sensores de temperatura de devanados más utilizados son PT100, también llamados indicadores de temperatura de devanados en transformadores. Fabricadas en platino, las sondas PT100 tienen una respuesta de resistencia predecible a cada temperatura, a pesar de no ser lineal, siempre es exactamente la misma resistencia a la misma temperatura, ofreciendo una gran estabilidad a la medición de temperatura de los devanados. En el caso de los transformadores trifásicos, se instalan sensores PT100 en cada devanado para medir la temperatura de forma independiente (evitar sobrecalentamiento, daños en el aislamiento por alta temperatura), lo que permite disponer de más información y un mejor nivel de protección al momento de ajustar los niveles de encendido o apagado de ventiladores, alarmas o incluso disparos del interruptor de potencia para evitar daños o degradación.

En los siguientes enlaces encontrará información de interés relacionada con los sensores PT100 para transformadores y soluciones completas:

• Sensor de temperatura de devanado PT100
• Caja de conexiones PT100 para relé de protección de temperatura
• Tablero de panel de temperatura de transformador seco (listo para montar)

Sensor de temperatura PT100 para devanados

Existen indicadores de temperatura convencionales como también existe la nueva generación de indicadores digitales de temperatura para devanados. Los transformadores son equipos muy importantes y deben ser monitoreados; la corriente y la temperatura son las principales variables a medir, con el fin de evitar la degradación térmica, maximizar la vida útil y minimizar los cortes de energía.

Un indicador digital de temperatura de devanados para transformador permite conocer la temperatura de cada devanado visualizando el valor localmente en la pantalla a LED, además ofrece la posibilidad de enviar variables (y muchos otros valores) de forma remota. Esto representa una ventaja muy importante con respecto a equipos sin puertas de comunicación, ya que pueden integrarse en centros de control locales o remotos, procesos de automatización, SCADA, sistemas de gestión de equipos, aplicaciones, páginas web, sistemas en cloud.
