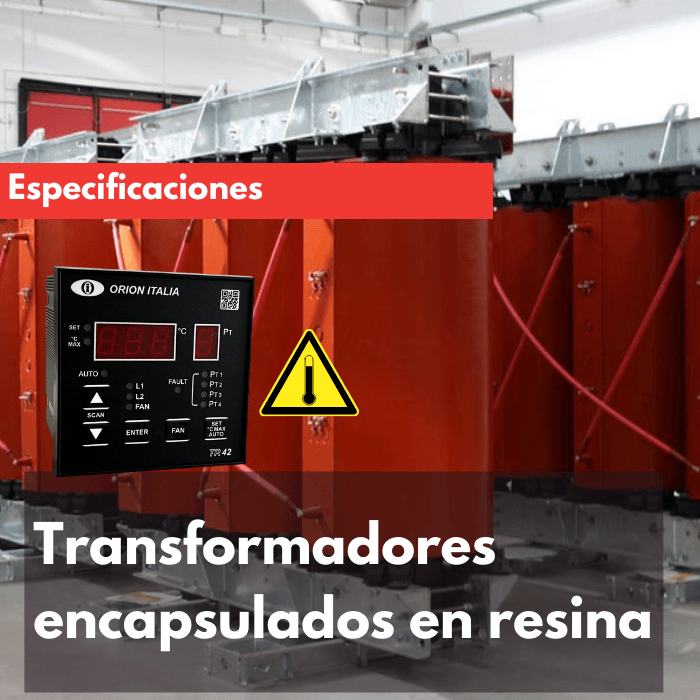

Transformador encapsulado en Resina Epoxi

¿Qué es un transformador encapsulado en resina epoxi?

Un transformador en resina epoxi es una máquina estática (sin partes móviles) diseñada para disminuir o aumentar los niveles de voltaje y separar galvánicamente esos 2 niveles de voltaje. Sus devanados están encapsulados en resina epoxi, y son enfriados por aire natural o ventilación forzada, todo de forma segura sin afectar la frecuencia, y requieren muy poco mantenimiento.

Los transformadores en resina epoxi se suelen instalar en media tensión para todo tipo de soluciones: servicios auxiliares de sistemas eléctricos, subestaciones, grandes fábricas o plantas industriales, edificios institucionales, escuelas, centros comerciales, suministro de energía residencial y muchos otros usos.

Son considerados los equipos eléctricos más importantes en cualquier sistema eléctrico por su función y costo, es por ello que deben estar protegidos para garantizar su funcionamiento y extender su vida al máximo. En Orion Italia, somos expertos en la fabricación de relés de protección digital para transformadores en resina epoxi con cientos de miles de unidades distribuidas en una gran cantidad de países. Haga clic en el siguiente enlace para conocer nuestra solución para proteger transformadores en resina epoxi:

Relé para transformador en resina epoxi: Control de aumento de temperatura.

Especificación de transformador en resina epoxi de tipo seco

Un transformador en seco es un transformador que no usa líquido como aislamiento para su devanado o núcleo. En cambio, los devanados y el núcleo se mantienen dentro de una resina epoxi fundida, sellada.

Los transformadores en resina epoxi de tipo seco se utilizan en áreas de alta humedad porque sus bobinas primarias y secundarios están encapsulados con resina epoxi (no higroscópica). El encapsulado evita que la humedad penetre en las bobinas.

Potencia disponible de 25 KVA a 12.500 KVA con una clase de aislamiento F (90°C temperatura en aumento).

Este tipo de transformador tiene algunas ventajas como por ejemplo la capacidad de carga; la baja descarga parcial junto con bajas pérdidas; no presenta ningún riesgo de incendio, por lo que es adecuado para la instalación en áreas de interior. Además, puede instalarse para exteriores utilizando envolvente IP 45. Y, por supuesto, no higroscópico.

Transformador impregnado con aislamiento realizado a través de presión al vacío (VPI)

Este tipo de transformador está fabricado con material mínimo inflamable como aislamiento de los devanados. Los devanados de este transformador están hechos en lámina o strip en una capa continua. Pero para voltajes más altos, el devanado está hecho de discos conectados en serie o en paralelo según la clasificación de potencia con respecto al nivel de voltaje.

El aislamiento del devanado con resina de poliéster clase H se realiza a través de una impregnación que garantiza la ausencia de burbujas de aire. El devanado primario y secundario con núcleo se atan de forma segura dentro de una caja protectora al vacío, esto evita también el ingreso de humedad.

Este tipo de transformador está disponible desde 5KVA hasta 30KVA con grado de aislamiento F (155°C) y H (180°C), con protección hasta IP56.

Este tipo de transformador tiene varias ventajas, que incluyen:

Alta resistencia mecánica.

Aislamiento libre de burbujas de aire.

Sin fluctuaciones de temperatura.

Fácil mantenimiento.

Menos propenso al peligro de incendio.

Lista de verificación de mantenimiento del transformador en resina epoxi

La siguiente lista de verificación es esencial para el mantenimiento de transformadores en resina epoxi:

•
  Si el transformador ha estado almacenado durante un período prolongado, limpie cuidadosamente los devanados de baja y alta tensión del polvo, la suciedad y la posible condensación.
• Utilice una aspiradora para evitar la dispersión de suciedad y polvo en el transformador.
• Asegúrese de que la habitación esté seca, limpia, con suficiente ventilación y sin riesgo de entrada de agua.
• Compruebe el aumento de temperatura de las bobinas en condiciones normales.

Transformador en resina epoxi vs transformador en aceite

Mantenimiento: los transformadores enfriados por aceite requieren más mantenimiento y con más frecuencia que los de tipo seco y requieren además, de muestrear el aceite.

Costos (inicial y operativo): el tipo seco tiene una mayor pérdida operativa. Los transformadores en aceite tienen una mejor eficiencia energética y, como resultado, una vida útil más larga.

Ruido: los transformadores enfriados por aceite tienen un nivel de ruido de funcionamiento más bajo.

Reciclabilidad: el transformador en aceite tiene una recuperación de núcleo/bobina más rápida.

Eficiencia: los transformadores en seco son más grandes, lo que los hace sobrecalentarse en caso de sobrecargas y sufren mayores pérdidas eléctricas. Los transformadores en aceite son más pequeños y eficientes.

Capacidades de voltaje: los transformadores secos están diseñados para aplicaciones de potencia pequeña a mediana (voltajes más bajos que los tipos en aceite). Los transformadores en aceite manejan cargas más pesadas, con voltajes más altos.

Ubicación: el tipo seco se utiliza en edificios, por ser ambientalmente más seguros y menos inflamables, ideal para centros comerciales, hospitales, complejos residenciales. Los transformadores en aceite se utilizan en instalaciones al aire libre debido a la posibilidad de fugas de aceite con un mayor riesgo de incendio, pero estas unidades son más respetuosas hacia el medio ambiente.

Las unidades en aceite parecen ser la mejor opción en general con mayor eficiencia energética, reciclabilidad, baja contaminación acústica, costos operativos inferiores y una huella ambiental reducida, pero el tipo seco es la mejor opción (y viene usualmente requerido) para operaciones comerciales e interiores, porque son unidades más seguras para operar en ambiente rodeados de personas.

Cambiador de TAP del transformador en resina epoxi

Un cambiador de TAPS es una disposición de barras colectoras para cambiar el voltaje de salida de un transformador. Al modificar el número de vueltas en el devanado del transformador, habrá un cambio en la relación de dichas vueltas. Instrumento requerido en muchas aplicaciones donde el voltaje medio no es nominal.

Tipos: cambiador de TAPS desenergizado (DETC) y cambiador de TAPS en carga (LTC).

Dimensiones y peso del transformador en resina epoxi

Transformador MT BT en resina epoxi

Los transformadores en resina epoxi tienen el devanado de alta tensión englobado en un cuerpo de resina epoxi mediante moldes encapsulados al vacío. Se utiliza principalmente como transformador auxiliar en subestaciones para aplicaciones de transporte, industriales y comerciales. Altamente confiable y seguro de usar en interiores.

Transformador trifásico en resina epoxi

Estos transformadores están hechos con un núcleo magnético de acero al silicio laminado de grano orientado (GOES). Además, el devanado de alta tensión también se puede aislar por una película entre capas, pre impregnada con resina epoxi activada por calor. Las extremidades de los devanados están protegidas y aisladas con materiales de Clase F. Cuentan con una excelente resistencia a las duras atmósferas industriales, una excelente resistencia dieléctrica y una muy buena resistencia a las condiciones de cortocircuito. Todos factores que los hacen ideales para uso industrial y comercial.

Aumento de temperatura para transformador en resina epoxi

La norma IEC especifica que un transformador con clase de aislamiento F debe soportar una temperatura breve de 180 °C sin sufrir daños inmediatos. La temperatura de funcionamiento nominal se basa en el devanado de BT (120°C - 150°C), en función del aumento de temperatura del devanado, referido a la temperatura ambiente máxima de 40°C especificada según VDE 0532, parte 6.
