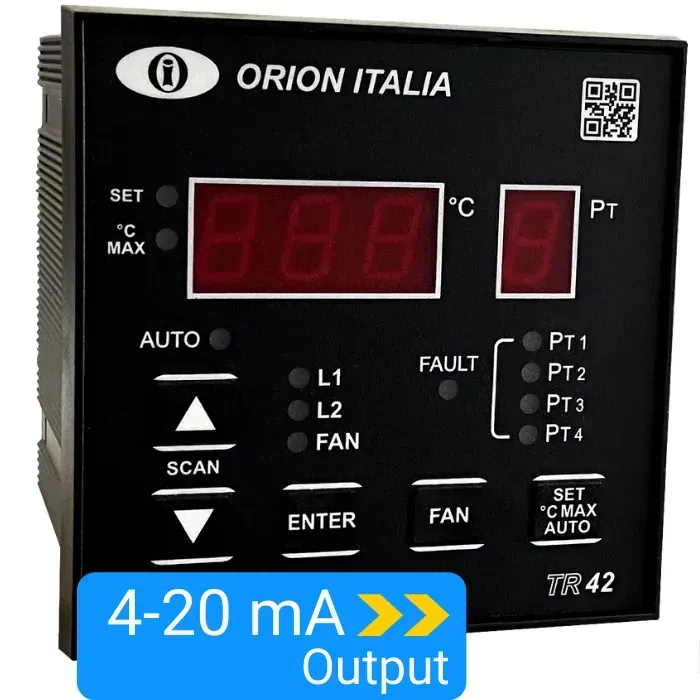

Monitor de temperatura del transformador con salida de 4-20 mA

TR42AD

Características

• 4 entradas RTD PT100 (3 cables)
• Visualización de la temperatura real.
• Visualización y almacenamiento de la temperatura más alta de cada RTD
• 3 contactos de salida programables de 0° a 220°C nivel 1, nivel 2 y control FAN
• Modo ventilador automático y “siempre encendido”
• Contacto de alarma de fallo TR42 o desconexión PT 100
• Arranque automático del ventilador cada semana (protecciones de rodamientos)
• Puerto de comunicación RS485 aislado
• Salida de 4-20 mA correspondiente a las lecturas de temperatura.
• 100% compatible con TR-42S1 y TR-42C1
• Código QR para acceder a información de productos y vídeos

Especificaciones técnicas

• Escala: -10 ÷ +240 °C
• Precisión: ±1% FS ± 1 dígito
• Configuraciones: L1, L2, VENTILADOR: 0 ÷ 220 °C
• Tensión de alimentación: 85÷264Vac (115÷300Vdc) o 24Vdc (seleccionar modelo)
• Consumo máximo de energía: 4VA o 4W
• Entradas: 4 sensores de platino PT100 de 3 hilos. Impedancia máxima del cable de 500 ohmios.
• Salidas: VENTILADOR: normalmente abierto, Imax 16A 240Vac/24Vdc carga resistiva (7A continuo) /1HP 240 Vac. L1,L2: conmutación 5A(no) res. carga 250 Vac.
• FALLO: 5A (nc)
• Temperatura de funcionamiento: 0 ÷ 50 °C
• Temperatura de almacenamiento: –20 ÷ 70 °C
• Humedad relativa: 90% (sin condensación)
• Quemar en: 48 horas
• Tensión de resistencia dieléctrica: 2 kVac, 60 s
• Construcción: según las normas VDE, UL, CEI.
• Bloque de terminales: terminales extraíbles para cables de 4 mm² (12 AWG).
• Estructura: En ABS autoextinguible con protección frontal (IP54).
• Montaje: se fijará en la estructura mediante estribos y tornillos.
• Dimensiones: 96x96x114 mm Recorte: 91-0,5x 91-0,5 mm (±0,5 mm)
• Peso: 500 gramos
• Puerto de comunicación: RS-485 aislado, aislamiento 1500 Vdc. Modbus RTU
• Protocolo de comunicación: MODBUS RTU, función: 03h, 04h, 05h, 06h, 10h.
• Salida 4-20 mA: Fuente de alimentación interna 15 Vcc, máx. Caída de tensión 10 V, tensión de aislamiento 1500 Vdc. Rango: 0 °C÷240 °C. Precisión: ±1% FS No se necesita fuente de alimentación externa.
• 100% compatible con TR-42S1 y TR-42C1



Comunicación

Las capacidades de comunicación están disponibles en el TR42 conectando el puerto RS485 en una red controlada por un dispositivo supervisor (PC). El protocolo utilizado es Modbus RTU. Las conexiones deben realizarse con cables trenzados apantallados.

Perfecto para la supervisión remota de la nube.

Funciones y señales

• Pantalla de 3 dígitos para lectura de temperatura.
• Display de 1 Dígito para la identificación del canal.
• Led de fallo para lectura inmediata del estado
• Leds de estado de los relés de salida

• Función de prueba de visualización
• Menú protegido con contraseña
• Exploración automática de cada canal de entrada

Entradas PT100

• 4 entradas programables PT100
• Seleccione entre 1 o 4 canales de entrada
• Cables de 3 hilos sensor PT100
• Rango -10 a 240°C
• Detección de cortocircuito o circuito abierto

• Led dedicado para el estado de entrada

Control del ventilador

• 1 relé de salida programable para control de ventilador.
• Seleccione entre 3 o 4 canales de entrada
• Arranque semanal programable del ventilador para protección de rodamientos


Salida de 4-20 mA

Salida programable de 4-20 mA:

• 1 RTD seleccionado
• Escaneo de todos los RTD
• Sólo el más alto de todos los RTD1
• Carga de salida seleccionable
• Calibrado de fábrica con función de calibración de campo.
• Circuitos precisos de digital a analógico
• Compatible con la mayoría de PLC's del mercado.

Retroadaptación

100% compatible con modelos anteriores TR-42S1 y TR-42C1

• Mismos RTD de 4 entradas y mismos números de cableado
• Mismos contactos de salida y cableado
• Ahora con puerto de comunicación en todos los modelos para proyectos preparados para el futuro
• Menú y seguridad mejorados.
