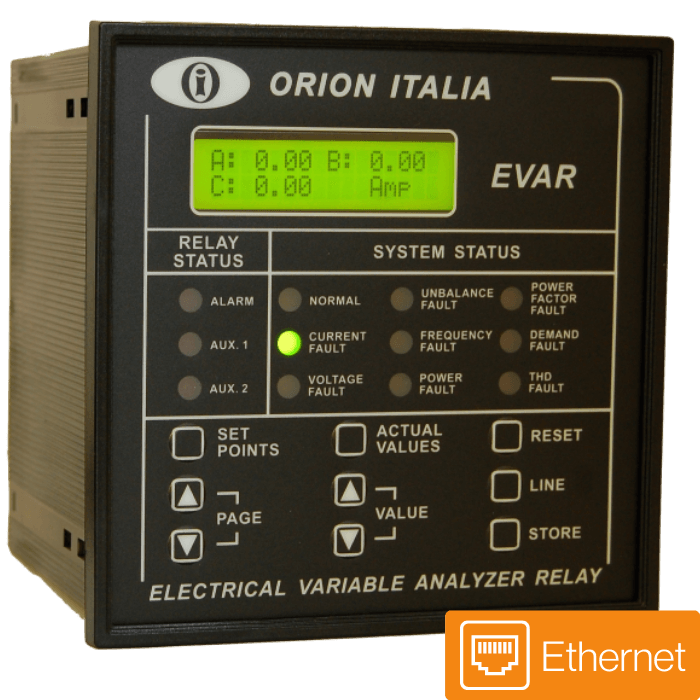

EVAR
Analizador de Red con Puerta Ethernet
El relé analizador de variables eléctricas (EVAR) ha sido diseñado para el monitoreo continuo de parámetros eléctricos en sistemas monofásicos o trifásicos de media o baja tensión. Permite el monitoreo directo o remoto de las condiciones generales del sistema, ya que señala inmediatamente cualquier falla en base a la programación. EVAR también se puede utilizar para controlar el proceso de producción gracias a los contactos programables adecuados para diversas aplicaciones.
Puerta Ethernet
Aplicaciones
- Medición de alimentadores de distribución, transformadores, generadores, bancos de condensadores y motores
- Utilidad comercial e industrial
- Control flexible para deslastre de carga a demanda, factor de potencia, etc.
- Análisis de calidad de energía
Medida digital
- True RMS corriente de fase y de tierra
- True RMS voltaje de fase y de línea
- Energía
- Potencia activa positiva y negativa (kW) y potencia reactiva (kVAR)
- Lecturas de demanda máxima y última para:
- corriente de fase (A)
- potencia activa (kW)
- potencia reactiva (kVAR)
- potencia aparente (kVA)
- Frecuencia (Hz)
- Desequilibrio de voltaje y corriente
- Análisis armónico de voltaje y corriente hasta el 13°
- Medida del valor K
- Eventos
Comunicación
- Puerta comunicación: (1) RS232 y (2) RS485
- Programación remota de los puntos de ajuste
- Protocolo utilizado: Modbus RTU
- Puerta de comunicación Ethernet (Modbus TCP/IP)
Señalización y programación
- Indicación de pantalla LCD y LED
- Indicación y almacenamiento de las condiciones de falla y sus valores
- Indicación sobre el estado del sistema:
- Normal
- Falla actual
- Falla de voltaje
- Falla de desequilibrio
- Falla de energía
- Falla del factor de potencia
- Falla de demanda
- Falla THD
- Falla de frecuencia
Protección y funcionalidad
- Sub y Sobrecorriente de fase
- Sobrecorriente de tierra
- Sub y Sobretensión de fase
- Secuencia de fase
- Distorsión armónica total de corriente y voltaje (THD)
- Sub y sobre frecuencia
- Potencia activa positiva y negativa
- Potencia reactiva positiva y negativa
- Desequilibrio de voltaje y corriente
- Factor de potencia (adelantado o rezagado)
- Lecturas de demanda para:
- corriente de fase (A)
- potencia activa (kW)
- potencia reactiva (kVAR)
- potencia aparente (kVA)
